CAT16-000J4LF概述

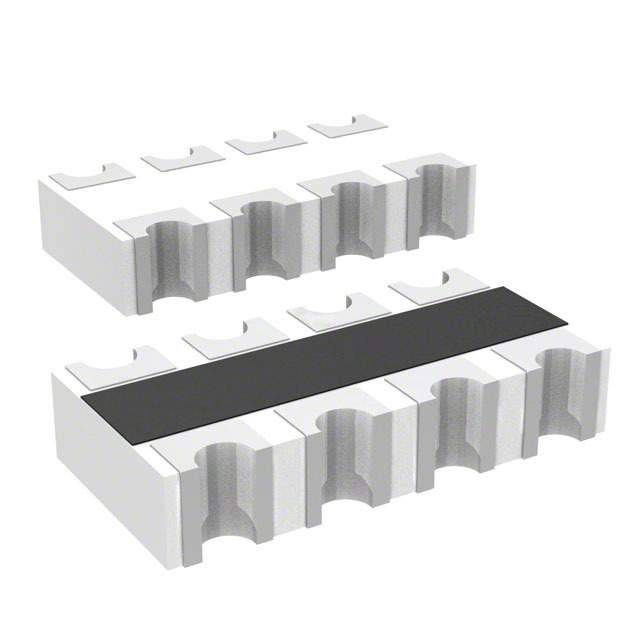

BOURNS  CAT16-000J4LF  电阻阵列, 4X, 0R, 5%, SMD

CAT16 系列凹面片式器阵列

凹面接线端子

电阻容差 ±5 %

电阻范围:10 Ω 至 1 MΩ

Bourns CAT16 系列片式电阻器阵列提供 4 或 8 隔离式元件。


得捷:
RES ARRAY 4 RES ZERO OHM 1206


欧时:
### CAT16 系列凹面片式电阻器阵列Bourns CAT16 系列片式电阻器阵列提供 4 或 8 隔离式元件。 凹面接线端子 电阻容差 ±5 % 电阻范围:10 Ω 至 1 MΩ   | 4 隔离电阻器 | 8 隔离电阻器 ---|---|--- 70°C 时功率 | 62mW(单个), 250mW(总体) | 62mW(单个), 250mW(总体) 最大工作电压 | 50V 直流 | 50V 直流 尺寸(长 x 宽 x 高) | 3.2 x 1.6 x 0.5 mm | 6.4 x 1.6 x 0.5 mm 引线间距 | 0.8 mm | 0.8 mm 电阻容差 | ±5% | ±5% 温度系数 | ±200 ppm/°C | ±200 ppm/°C 工作温度 | -55°C → +125°C | -55°C → +125°C ![http://china.rs-online.com/largeimages/L241922-01.gif]http://china.rs-online.com/largeimages/L241922-01.gif![http://china.rs-online.com/largeimages/L5225377-01.gif]http://china.rs-online.com/largeimages/L5225377-01.gif ![http://china.rs-online.com/largeimages/LD241922-01.gif]http://china.rs-online.com/largeimages/LD241922-01.gif ### 表面安装 - 隔离/总线


立创商城:
0Ω ±5%


e络盟:
固定阵列电阻, 跨接器, 0 ohm, CAT16系列, 4 元件, 隔离, 1206 [3216公制], 8 引脚


艾睿:
Looking to save space and power in your circuit design? The CAT16-000J4LF resistor array from Bourns gives you a solution by combining multiple resistors into a single chip. This product&s;s 4 resistors have a value of 0 Ohm. It has 8 terminals. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. This device utilizes thick film technology. This product is 3.2 mm long, 0.5 mm tall and 1.55 mm deep. This part has an operating temperature of -55 to 125 °C. The CAT16-000J4LF part has a concave termination style. This product&s;s terminal pitch is 0.8 mm.


Allied Electronics:
CAT16 Series 0Ohms +/-5% Isolated SMT Resistor Array, 4 Resistors 1206 package


Chip1Stop:
Res Thick Film Array 0 Ohm ISOL Molded 8-Pin 12064 X 0603 Concave SMD T/R


Verical:
Res Thick Film Array 0 Ohm ISOL Molded 8-Pin 12064 X 0603 Concave SMD T/R


Newark:
# BOURNS  CAT16-000J4LF  Fixed Network Resistor, Isolated, 0 ohm, 50 V, 4 Elements, Isolated, 1206 [3216 Metric], 62 mW


MASTER:
Res Thick Film Array 0 Ohm ISOL 8-Pin 12064 X 0603 Concave SMD T/R


Online Components:
Res Thick Film Array 0 Ohm ISOL Molded 8-Pin 12064 X 0603 Concave SMD T/R


Electro Sonic:
Res Thick Film Array 0 Ohm ISOL 8-Pin 12064 X 0603 Concave SMD T/R


CAT16-000J4LF中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±5 %

额定功率 0.248 W

电路数 4

针脚数 8

电阻 0 Ω

阻值偏差 ±5 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 8

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.55 mm

高度 0.5 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 125℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

CAT16-000J4LF引脚图与封装图
CAT16-000J4LF引脚图
CAT16-000J4LF封装焊盘图
在线购买CAT16-000J4LF
型号: CAT16-000J4LF
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  CAT16-000J4LF  电阻阵列, 4X, 0R, 5%, SMD
