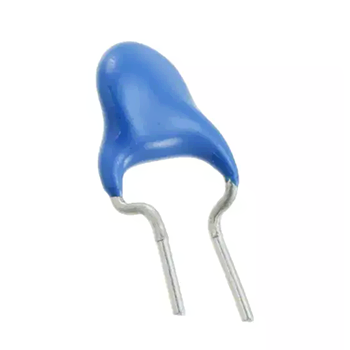

CC45SL3FD270JYNNA图片1

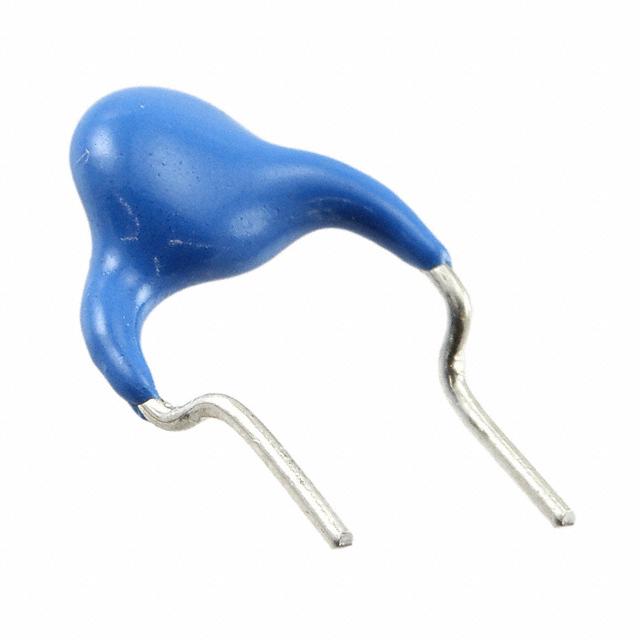

CC45SL3FD270JYNNA图片2
CC45SL3FD270JYNNA图片3
CC45SL3FD270JYNNA图片4
CC45SL3FD270JYNNA图片5
CC45SL3FD270JYNNA图片6
CC45SL3FD270JYNNA图片7
CC45SL3FD270JYNNA概述

27pF ±5% 3kV SL Φ5.5mm

By adding one of these ceramic disc single-layer ceramic disc capacitors to your circuit, you can ensure high quality operation at a lower cost. It can withstand a voltage of 3000 VDC. This high frequency capacitor has a maximum operating temperature of 125 °C. The CC45SL3FD270JYNNA high frequency capacitor has a radial termination style. It has a tolerance of 5%. This part has a lead diameter of 0.6 mm and a pitch of 7.5 mm. This product is 6Max mm deep. Its capacitance value is 27pF.

CC45SL3FD270JYNNA中文资料参数规格
技术参数

额定电压DC 3 kV

电容 27 pF

容差 ±5 %

产品系列 CC45

工作温度Max 125 ℃

工作温度Min -25 ℃

额定电压 3000 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, Disc

引脚间距 5 mm

外形尺寸

长度 5.5 mm

宽度 6 mm

高度 6 mm

直径 Φ5.5mm

封装 Radial, Disc

引脚间距 5 mm

厚度 6 mm

物理参数

材质 SL

工作温度 -25℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 1000

制造应用 通用, Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CC45SL3FD270JYNNA引脚图与封装图
CC45SL3FD270JYNNA引脚图

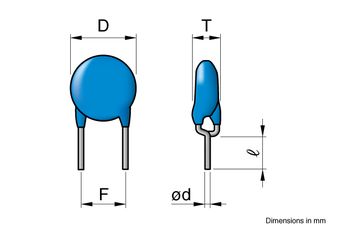

CC45SL3FD270JYNNA封装图
CC45SL3FD270JYNNA封装焊盘图
