C0805C565K9PACTU

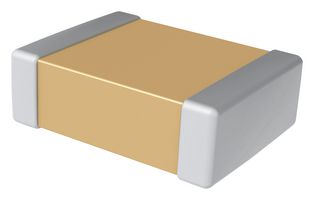

C0805C565K9PACTU图片1

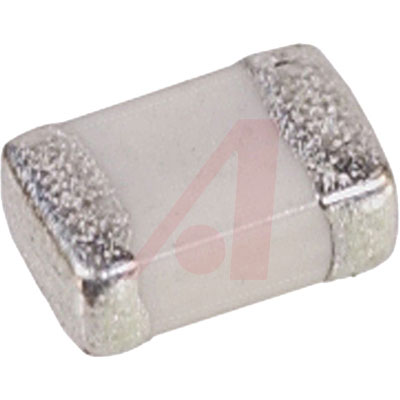

C0805C565K9PACTU图片2

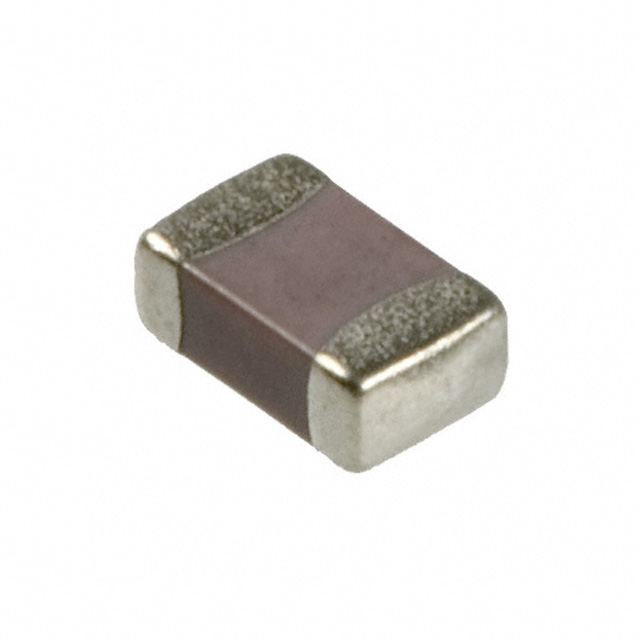

C0805C565K9PACTU图片3

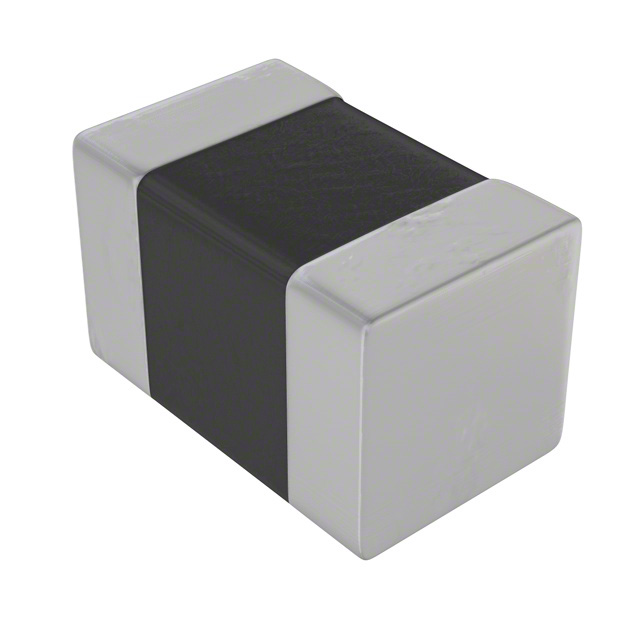

C0805C565K9PACTU图片4

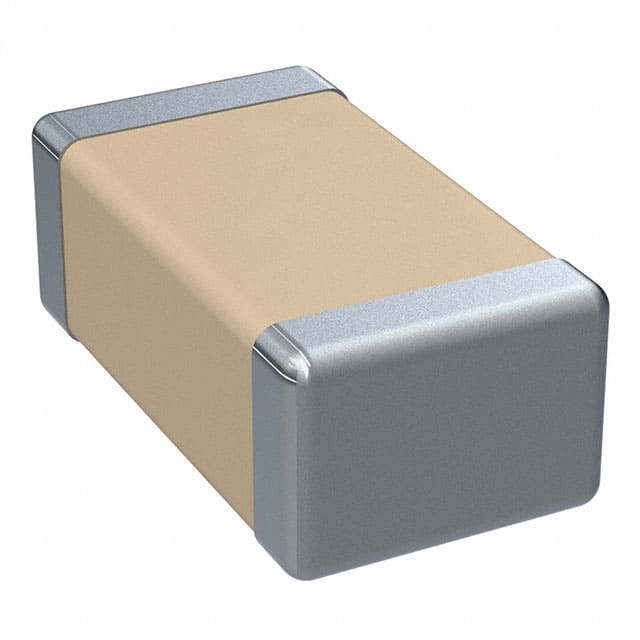

C0805C565K9PACTU图片5
C0805C565K9PACTU图片6
C0805C565K9PACTU图片7
C0805C565K9PACTU图片8
C0805C565K9PACTU图片9
C0805C565K9PACTU图片10
C0805C565K9PACTU图片11
C0805C565K9PACTU图片12
C0805C565K9PACTU图片13
C0805C565K9PACTU概述

多层陶瓷电容器, 表面贴装, 5.6 µF, 6.3 V, 0805 [2012 公制], ± 10%, X5R, C系列KEMET

KEMET的X5R介质最高工作温度为85°C, 被认为是"半稳定性". 电子元件, 组件和材料协会 EIA将X5R电介质归类为Class Ii材料. 该类的元件是固定陶瓷介质, 适用于旁路或去耦应用, 或用于频率鉴别电路, 其中Q与电容值的稳定性并不重要. X5R相对于时间与电压的变化, 可预测电容的变化, 并且电容值受环境温度影响较小. -55°C至+85°C, 电容值变化限制在±15%.

C0805C565K9PAC7800

.
工作温度范围为-55°C至+ 85°C
.
电容值范围: 0.01µF至100µF
.
可选封装尺寸: EIA 0201, 0402, 0603, 0805, 1206, 1210和1812
.
DC额定电压: 4V至50V
.
非极化设备, 减少安装问题
.
温度稳定介质
.
极低ESR和ESL
.
无压电噪声
C0805C565K9PACTU中文资料参数规格
技术参数

额定电压DC 6.30 V

绝缘电阻 18 MΩ

电容 5.6 µF

容差 ±10 %

电介质特性 X5R

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 6.3 V

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

引脚间距 0.75 mm

外形尺寸

长度 2.00 mm

宽度 1.2 mm

高度 1.25 mm

封装公制 2012

封装 0805

引脚间距 0.75 mm

物理参数

介质材料 Ceramic

工作温度 -55℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

C0805C565K9PACTU引脚图与封装图
C0805C565K9PACTU引脚图
C0805C565K9PACTU封装图
C0805C565K9PACTU封装焊盘图
在线购买C0805C565K9PACTU
型号: C0805C565K9PACTU
描述:多层陶瓷电容器, 表面贴装, 5.6 µF, 6.3 V, 0805 [2012 公制], ± 10%, X5R, C系列KEMET
替代型号C0805C565K9PACTU
型号/品牌 代替类型 替代型号对比

C0805C565K9PACTU

KEMET Corporation 基美

当前型号

当前型号

C0805C565K8PACTU

基美

功能相似

C0805C565K9PACTU和C0805C565K8PACTU的区别
