C1812C103KGRACTU概述

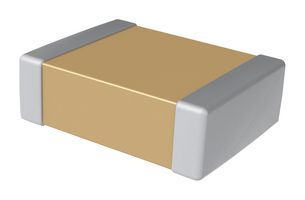

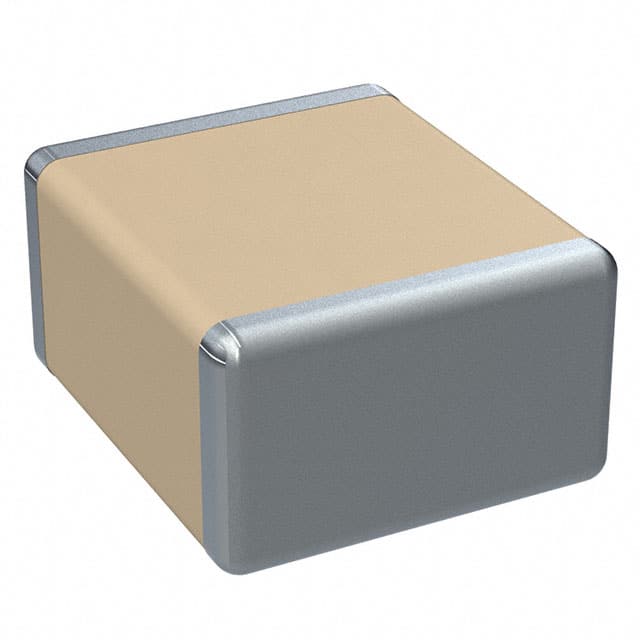

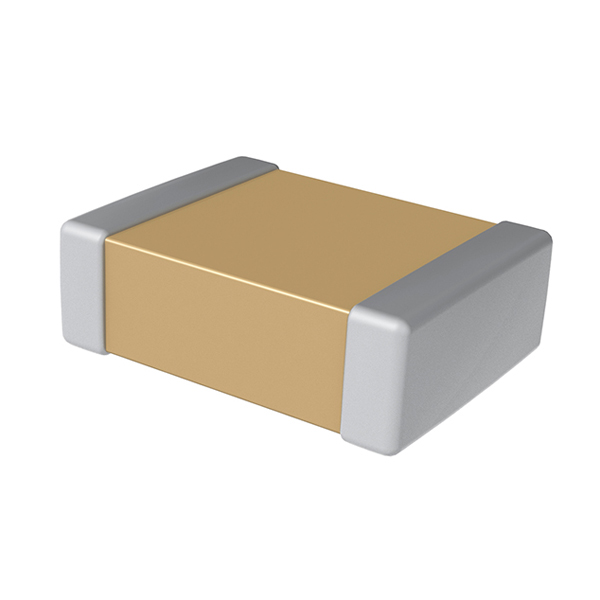

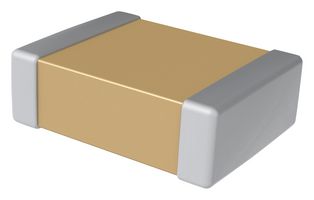

KEMET  C1812C103KGRACTU  多层陶瓷电容器, 表面贴装, 1812 [4532 公制], 0.01 µF, 2 kV, ± 10%, X7R, C Series 新

KEMET品牌的X7R电介质高电压表面安装MLCC具有125°C最高工作温度, 被认定是"温度稳定". 电子工业联盟 EIA将X7R电介质定性为II类材料. 该类材料的组件是固定的陶瓷介质, 适用于并联或去耦应用, 或用于频率鉴别电路, 其中Q与电容特性的稳定性并不重要. X7R相对于时间与电压表现出可预测的电容变化, 并且电容值受环境温度影响较小. -55°C至+125°C, 电容值变化限制在±15%.

C1812C103KGRAC7800

.
工作温度范围为-55°C至+ +125°C
.
电容值范围: E24十进制值, 10pF至560nF
.
DC额定电压: 500V至3000V
.
可选外壳尺寸: EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220与2225
.
在高频率下具有卓越性能, 低ESR与ESL
.
业界领先的CV值
.
业界领先的CV值
.
非极化设备, 减少安装问题
C1812C103KGRACTU中文资料参数规格
技术参数

额定电压DC 2.00 kV

工作电压 2 kV

绝缘电阻 100 GΩ

电容 10000 pF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 2 kV

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 4832

封装 1812

外形尺寸

长度 4.5 mm

宽度 4.5 mm

高度 2.5 mm

封装公制 4832

封装 1812

物理参数

介质材料 Ceramic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

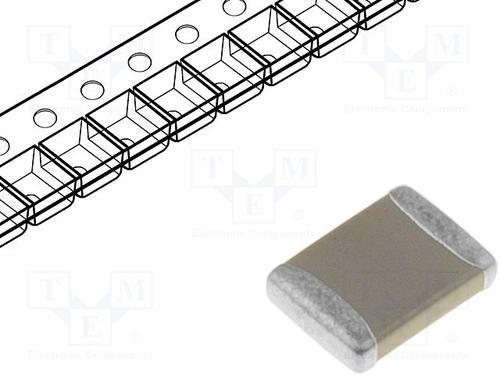

包装方式 Cut Tape CT

制造应用 工业, SMPS 过滤器, Industrial, 通用, Portable Devices, 电源管理, 便携式器材, Power Management, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

C1812C103KGRACTU引脚图与封装图

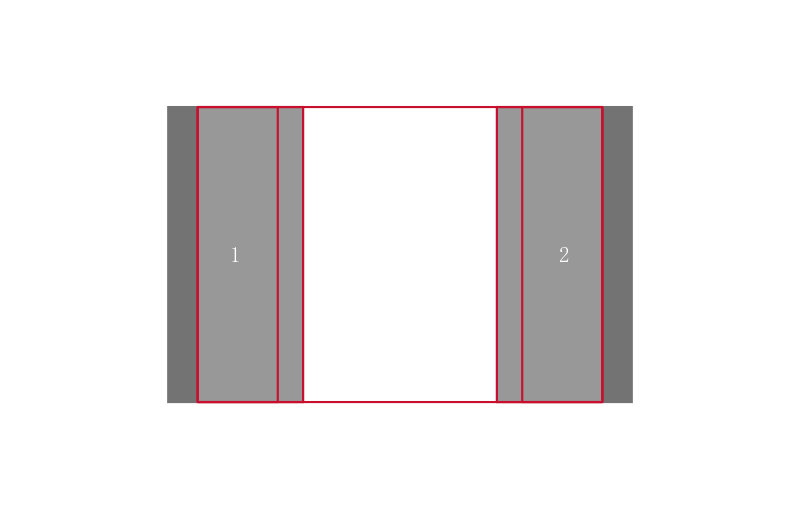

C1812C103KGRACTU引脚图

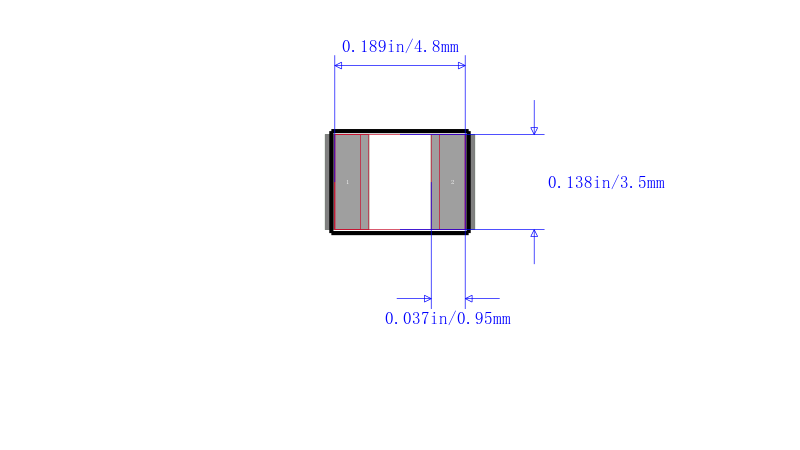

C1812C103KGRACTU封装图
C1812C103KGRACTU封装焊盘图
在线购买C1812C103KGRACTU
型号: C1812C103KGRACTU
描述:KEMET  C1812C103KGRACTU  多层陶瓷电容器, 表面贴装, 1812 [4532 公制], 0.01 µF, 2 kV, ± 10%, X7R, C Series 新
替代型号C1812C103KGRACTU
型号/品牌 代替类型 替代型号对比

C1812C103KGRACTU

KEMET Corporation 基美

当前型号

当前型号

CC1812KKX7RDBB103

国巨

功能相似

C1812C103KGRACTU和CC1812KKX7RDBB103的区别

1812Y2K00103KXT

Syfer Technology

功能相似

C1812C103KGRACTU和1812Y2K00103KXT的区别

1812J2K00103KXT

Syfer Technology

功能相似

C1812C103KGRACTU和1812J2K00103KXT的区别
