TDK C 型 2220 系列由于其单片结构，TDK 的 C 系列陶瓷电容器可提供极佳的机械强度和可靠性。 可使用多个更薄的陶瓷层提供高电容。 这些陶瓷电容器具有高波纹电阻和低自加热，还具有低 ESL 和极佳的频率特性。 合适的应用包括：一般电子设备、移动通信设备、办公自动化设备和电源电路。 其他合适的应用包括：LED 显示器、电视、服务器、平板电脑、笔记本电脑和 PC。### 2220 系列
C 型 2220 系列
C 系列专业型 TDK 多层陶瓷片状器。C 系列由于采用单片结构，可提供极佳的机械强度和可靠性。可使用多个更薄的陶瓷层提供高电容。适用于高频率和高密度类型电源，因为它们具有低 ESR 和极佳的频率特性。
### 特点和优势：
低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。
由于低 ESR，低自加热且耐高纹波
### 应用：
合适的应用包括：一般电子设备、移动通信设备、办公自动化设备和电源电路。其他合适的应用包括：LED 显示器、电视、服务器、平板电脑、笔记本电脑和 PC。
额定电压DC 100 V
电容 1 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 100 V
安装方式 Surface Mount
引脚数 2

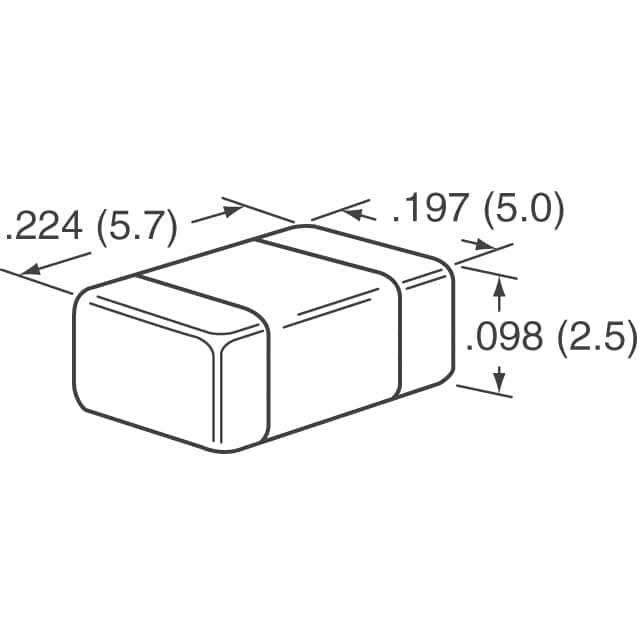

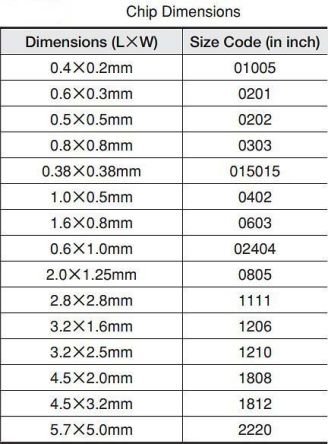

封装 2220
长度 5.7 mm
高度 2.3 mm
封装 2220
厚度 2.3 mm
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
温度系数 ±15 %
产品生命周期 Production Not Recommended for New Design
包装方式 Tape & Reel TR
最小包装 500
制造应用 Please refer to Part No., 通用, for Automotive use., Commercial Grade
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
C5750X7R2A105K230KA TDK 东电化 | 当前型号 | 当前型号 |
C5750X7R2A105K230KM 东电化 | 完全替代 | C5750X7R2A105K230KA和C5750X7R2A105K230KM的区别 |
CGA9N2X7R2A105K230KA 东电化 | 完全替代 | C5750X7R2A105K230KA和CGA9N2X7R2A105K230KA的区别 |
C5750X7R2E105K230KA 东电化 | 类似代替 | C5750X7R2A105K230KA和C5750X7R2E105K230KA的区别 |
