C5750X7R1H225K160KM概述

TDK  C5750X7R1H225K160KM  多层陶瓷电容器, 表面贴装, C Series, 2.2 µF, ± 10%, X7R, 50 V, 2220 [5750公制]

C 型开放模式 2220 系列

C 系列专业型 TDK 多层陶瓷片状器。C 系列由于采用单片结构,可提供极佳的机械强度和可靠性。可使用多个更薄的陶瓷层提供高电容。适用于高频率和高密度类型电源,因为它们具有低 ESR 和极佳的频率特性。

开放模式是产品设计理念,可减少电容器中短路次数。

### 特点和优势:

低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。

由于低 ESR,低自加热且耐高纹波

### 应用:

合适的应用包括:一般电子设备、移动通信设备、办公自动化设备和电源电路。其他合适的应用包括:LED 显示器、电视、服务器、平板电脑、笔记本电脑和 PC。

C5750X7R1H225K160KM中文资料参数规格
技术参数

额定电压DC 50 V

电容 2.2 µF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 2220

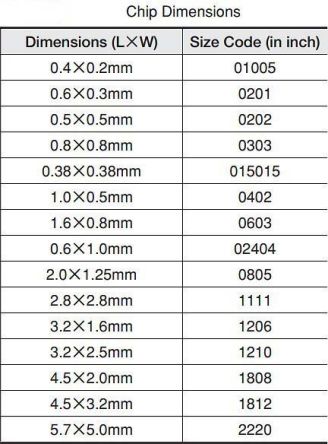

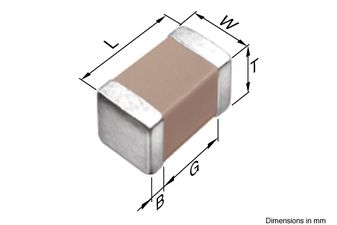

外形尺寸

长度 5.7 mm

宽度 5 mm

高度 1.6 mm

封装 2220

厚度 1.6 mm

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 ±15 %

其他

产品生命周期 Not Recommended for New Designs

包装方式 Cut Tape CT

最小包装 1000

制造应用 Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

C5750X7R1H225K160KM引脚图与封装图

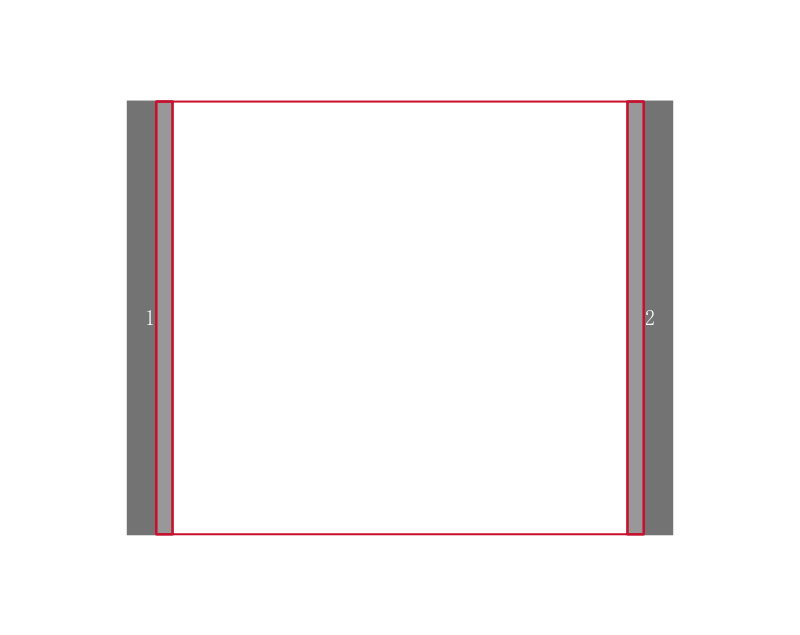

C5750X7R1H225K160KM引脚图

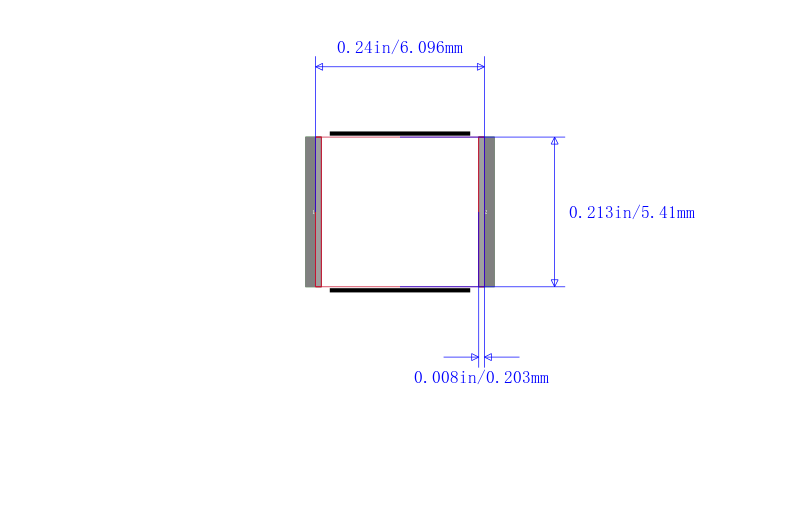

C5750X7R1H225K160KM封装图
C5750X7R1H225K160KM封装焊盘图
