CD74HC423NSR

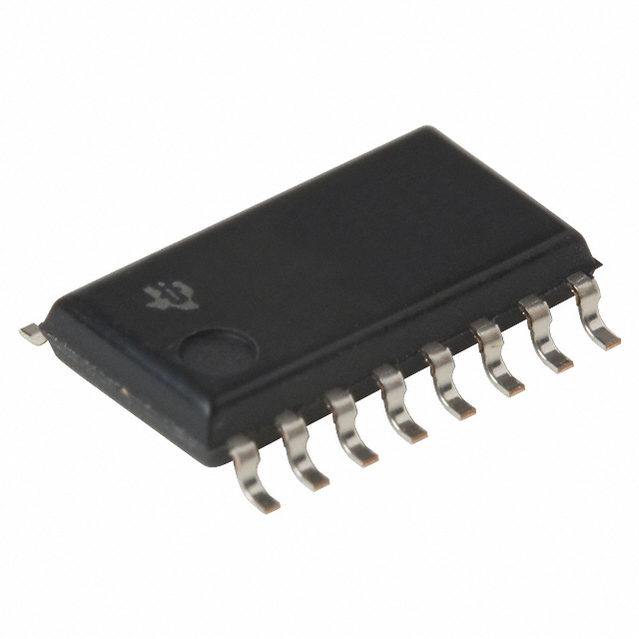

CD74HC423NSR图片1
CD74HC423NSR图片2
CD74HC423NSR图片3
CD74HC423NSR图片4
CD74HC423NSR图片5
CD74HC423NSR图片6
CD74HC423NSR图片7
CD74HC423NSR概述

高速CMOS逻辑双路可重触发单稳态触发器与复位 High-Speed CMOS Logic Dual Retriggerable Monostable Multivibrators with Resets

Description

The ’HC123, ’HCT123, CD74HC423 and CD74HCT423 are dual monostable multivibrators with resets. They are all retriggerable and differ only in that the 123 types can be triggered by a negative to positive reset pulse; whereas the 423 types do not have this feature. An external resistor RX and an external capacitor CX control the timing and the accuracy for the circuit.


立创商城:
CD74HC423NSR


德州仪器TI:
High Speed CMOS Logic Dual Retriggerable Monostable Multivibrators with Reset


得捷:
IC MULTIVIBRATOR 25NS 16SO


贸泽:
Monostable Multivibrator Hi-Spd CMOS Dual Retrig with Reset


艾睿:
Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin SOP T/R


安富利:
Monostable Multivibrator Dual 16-Pin SOP T/R


Chip1Stop:
Monostable Multivibrator Dual 16-Pin SOP T/R


Verical:
Monostable Multivibrator Dual-Element -55C 125C 16-Pin SOP T/R


DeviceMart:
IC DUAL RETRIG MULTIVIB 16-SOP


CD74HC423NSR中文资料参数规格
技术参数

电源电压DC 2.00V min

输出电流 5.20 mA

位数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CD74HC423NSR引脚图与封装图
CD74HC423NSR引脚图
CD74HC423NSR封装图
CD74HC423NSR封装焊盘图
在线购买CD74HC423NSR
型号: CD74HC423NSR
制造商: TI 德州仪器
描述:高速CMOS逻辑双路可重触发单稳态触发器与复位 High-Speed CMOS Logic Dual Retriggerable Monostable Multivibrators with Resets
替代型号CD74HC423NSR
型号/品牌 代替类型 替代型号对比

CD74HC423NSR

TI 德州仪器

当前型号

当前型号

CD74HC221MT

德州仪器

完全替代

CD74HC423NSR和CD74HC221MT的区别

CD74HC221MG4

德州仪器

完全替代

CD74HC423NSR和CD74HC221MG4的区别

CD74HC221NSR

德州仪器

完全替代

CD74HC423NSR和CD74HC221NSR的区别
