CD40107BPW

CD40107BPW图片1
CD40107BPW图片2
CD40107BPW图片3
CD40107BPW图片4
CD40107BPW图片5
CD40107BPW图片6
CD40107BPW图片7
CD40107BPW图片8
CD40107BPW图片9
CD40107BPW图片10
CD40107BPW图片11
CD40107BPW图片12
CD40107BPW概述

TEXAS INSTRUMENTS  CD40107BPW  与非缓冲器 / 驱动器, 2输入, 136 mA, 3V至18V, TSSOP-8

与非门 IC 2 通道 开路漏极 8-TSSOP


得捷:
IC GATE NAND OD 2CH 2-INP 8TSSOP


立创商城:
CD40107BPW


德州仪器TI:
2-ch, 2-input, 3-V to 18-V NAND gates with open-drain outputs


e络盟:
TEXAS INSTRUMENTS  CD40107BPW  与非缓冲器 / 驱动器, 2输入, 136 mA, 3V至18V, TSSOP-8


艾睿:
NAND Buffer/Driver Gate 2-Element 2-IN CMOS 8-Pin TSSOP Tube


安富利:
NAND Gate 2-Element 2-IN CMOS 8-Pin TSSOP Tube


Chip1Stop:
NAND Gate 2-Element 2-IN CMOS 8-Pin TSSOP Tube


Verical:
NAND Buffer/Driver Gate 2-Element 2-IN CMOS 8-Pin TSSOP Tube


Newark:
# TEXAS INSTRUMENTS  CD40107BPW  NAND Buffer / Driver, 2 Input, 136 mA, 3V to 18V, TSSOP-8


DeviceMart:
IC GATE NAND DUAL 2INPUT 8TSSOP


Win Source:
IC GATE NAND OD 2CH 2-INP 8TSSOP / NAND Gate IC 2 Channel Open Drain 8-TSSOP


CD40107BPW中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 136 mA

电路数 2

针脚数 8

位数 2

传送延迟时间 200 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 2

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD40107BPW引脚图与封装图

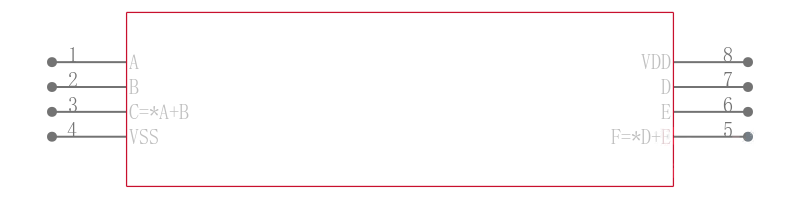

CD40107BPW引脚图
CD40107BPW封装图
CD40107BPW封装焊盘图
在线购买CD40107BPW
型号: CD40107BPW
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD40107BPW  与非缓冲器 / 驱动器, 2输入, 136 mA, 3V至18V, TSSOP-8
替代型号CD40107BPW
型号/品牌 代替类型 替代型号对比

CD40107BPW

TI 德州仪器

当前型号

当前型号

CD40107BPWR

德州仪器

完全替代

CD40107BPW和CD40107BPWR的区别

CD40107BPWRE4

德州仪器

完全替代

CD40107BPW和CD40107BPWRE4的区别

CD40107BPWE4

德州仪器

完全替代

CD40107BPW和CD40107BPWE4的区别
