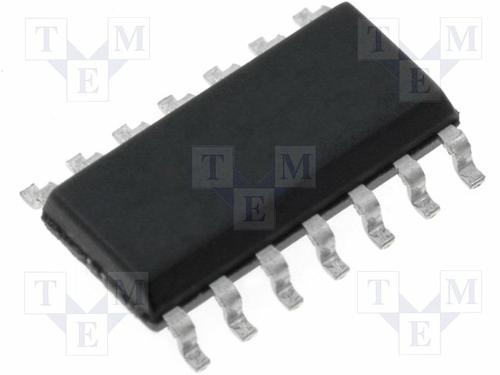

CD4077BM图片1

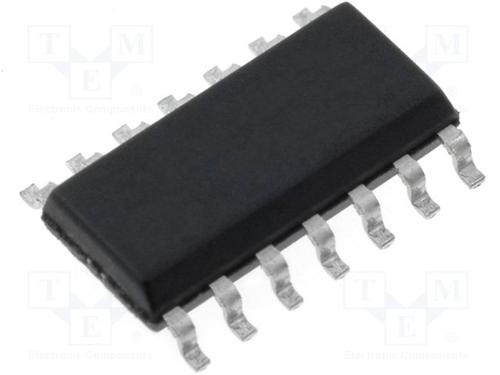

CD4077BM图片2
CD4077BM图片3
CD4077BM图片4
CD4077BM图片5
CD4077BM图片6
CD4077BM图片7
CD4077BM图片8
CD4077BM图片9
CD4077BM图片10
CD4077BM图片11
CD4077BM图片12
CD4077BM图片13
CD4077BM概述

TEXAS INSTRUMENTS  CD4077BM  同或门, 4门, 2输入, 6.8 mA, 3V至18V, SOIC-14

XNOR(异或非) IC 4 通道 - 14-SOIC


得捷:
IC GATE XNOR 4CH 2-INP 14SOIC


立创商城:
CD4077BM


德州仪器TI:
4-ch, 4-input, 3-V to 18-V XNOR exclusive NOR gates


贸泽:
Logic Gates CMOS Quad


艾睿:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube


安富利:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube


Chip1Stop:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube


TME:
IC: digital; XNOR; Channels:4; CMOS; SMD; SOP14


Verical:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  CD4077BM  IC, CMOS QUAD XNOR, 4077, SOIC14


DeviceMart:
IC EXC NOR GATES QUAD 14-SOIC


CD4077BM中文资料参数规格
技术参数

数字逻辑电平 CMOS

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.8 mA

电路数 4

通道数 4

针脚数 14

位数 4

传送延迟时间 280 ns

电压波节 5.00 V, 10.0 V, 15.0 V

静态电流 20.0 nA

逻辑门个数 4

输入电容 5.00 pF

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 国防, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/06/15

数据手册

CD4077BM引脚图与封装图
CD4077BM引脚图
CD4077BM封装图
CD4077BM封装焊盘图
在线购买CD4077BM
型号: CD4077BM
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD4077BM  同或门, 4门, 2输入, 6.8 mA, 3V至18V, SOIC-14
替代型号CD4077BM
型号/品牌 代替类型 替代型号对比

CD4077BM

TI 德州仪器

当前型号

当前型号

CD4077BM96

德州仪器

类似代替

CD4077BM和CD4077BM96的区别

CD4077BNSR

德州仪器

类似代替

CD4077BM和CD4077BNSR的区别

CD4077BMT

德州仪器

类似代替

CD4077BM和CD4077BMT的区别
