CD4009UBM

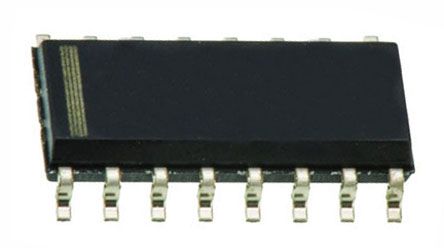

CD4009UBM图片1
CD4009UBM图片2
CD4009UBM图片3
CD4009UBM图片4
CD4009UBM图片5
CD4009UBM图片6
CD4009UBM图片7
CD4009UBM图片8
CD4009UBM图片9
CD4009UBM图片10
CD4009UBM图片11
CD4009UBM图片12
CD4009UBM图片13
CD4009UBM图片14
CD4009UBM图片15
CD4009UBM图片16
CD4009UBM图片17
CD4009UBM图片18
CD4009UBM概述

4000 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V

4000 系列反相器和缓冲器,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器

### 4000 CMOS 逻辑系列,Texas Instruments

CMOS 系列设备

宽工作电压范围:3 至 18V


立创商城:
CD4009UBM


德州仪器TI:
CMOS hex inverting buffer/converter


得捷:
IC INVERTER 6CH 1-INP 16SOIC


欧时:
### 4000 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V


艾睿:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube


安富利:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube


Chip1Stop:
Buffer/Converter 6-CH Inverting CMOS 16-Pin SOIC Tube


TME:
IC: digital; HEX, buffer, converter; CMOS; SMD; SO16


Verical:
Buffer/Converter 6-CH Inverting Push-Pull CMOS 16-Pin SOIC Tube


DeviceMart:
IC HEX INVERT BUFF/CONV 16SOIC


CD4009UBM中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

电路数 6

通道数 6

位数 8

传送延迟时间 140 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

输出电流驱动 -400 µA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CD4009UBM引脚图与封装图
CD4009UBM引脚图
CD4009UBM封装图
CD4009UBM封装焊盘图
在线购买CD4009UBM
型号: CD4009UBM
制造商: TI 德州仪器
描述:4000 系列反相器和缓冲器,Texas Instruments Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器 ### 4000 CMOS 逻辑系列,Texas Instruments CMOS 系列设备 宽工作电压范围:3 至 18V
替代型号CD4009UBM
型号/品牌 代替类型 替代型号对比

CD4009UBM

TI 德州仪器

当前型号

当前型号

CD4009UBE

德州仪器

完全替代

CD4009UBM和CD4009UBE的区别

CD4009UBMT

德州仪器

完全替代

CD4009UBM和CD4009UBMT的区别

CD4009UBMG4

德州仪器

完全替代

CD4009UBM和CD4009UBMG4的区别
