TEXAS INSTRUMENTS CD4025BM96 或非门, 3输入, 3门, 3V至18V, SOIC-14
CD4001B, CD4002B, and CD4025B NOR gates provide the system designer with direct implementation of the NOR function and supplement the existing family of CMOS gates. All inputs and outputs are buffered.
The CD4001B, CD4002B, and CD4025B types are supplied in 14-lead hermetic dual-in-line ceramic packages F3A suffix, 14-lead dual-in-line plastic packages E suffix, 14-lead small-outline packages M, MT, M96, and NSR suffixes, and 14-lead thin shrink small-outline packages PW and PWR suffixes.
电源电压DC 3.00V ~ 18.0V
输出接口数 1
输出电流 6.80 mA
电路数 3

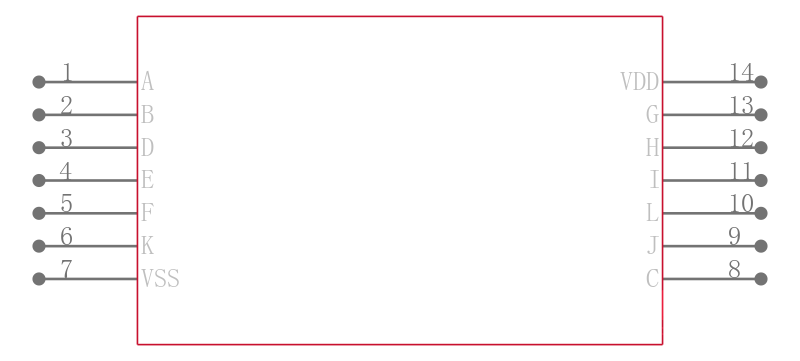

针脚数 14
位数 3
传送延迟时间 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V
静态电流 20.0 nA
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD4025BM96 TI 德州仪器 | 当前型号 | 当前型号 |
CD4025BMG4 德州仪器 | 完全替代 | CD4025BM96和CD4025BMG4的区别 |
CD4025BMTG4 德州仪器 | 完全替代 | CD4025BM96和CD4025BMTG4的区别 |
CD4025BNSRG4 德州仪器 | 完全替代 | CD4025BM96和CD4025BNSRG4的区别 |
