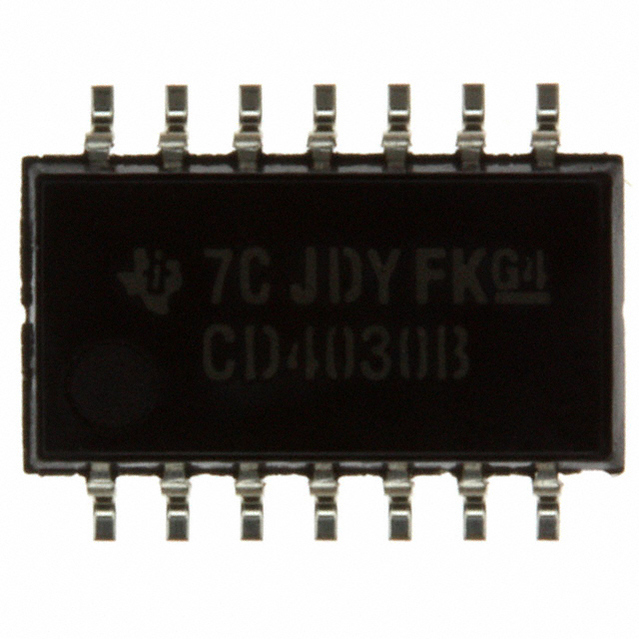

CD4030BNSR图片1
CD4030BNSR图片2
CD4030BNSR图片3
CD4030BNSR图片4
CD4030BNSR图片5
CD4030BNSR图片6
CD4030BNSR图片7
CD4030BNSR图片8
CD4030BNSR图片9
CD4030BNSR图片10
CD4030BNSR图片11
CD4030BNSR图片12
CD4030BNSR概述

CMOS四路异或门 CMOS QUAD EXCLUSIVE-OR GATE

CD4030B types consist of four independent Exclusive-OR gates. THe CD4030B provides the system designer with a means for direct implementation of the Exclusive-OR function.

The CD4030B types are supplied in 14-lead hermetic dual-in-line ceramic packages F3A suffix, 14-lead dual-in-line plastic packages E suffix, 14-lead small-outline packages M, MT, M96, and NSR suffixes, and 14-lead thin shrink small-outline packages PW and PWR suffixes.


得捷:
IC GATE XOR 4CH 2-INP 14SOP


立创商城:
CD4030BNSR


德州仪器TI:
Quadruple 2-input 3-V to 18-V XOR exclusive OR gates


贸泽:
Logic Gates Quad Exclusive


艾睿:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R


安富利:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R


Chip1Stop:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R


Verical:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R


Win Source:
IC GATE XOR 4CH 2-INP 14-SO


CD4030BNSR中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 4

位数 4

传送延迟时间 280 ns

电压波节 5.00 V, 10.0 V, 15.0 V

静态电流 20.0 nA

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CD4030BNSR引脚图与封装图
CD4030BNSR引脚图
CD4030BNSR封装图
CD4030BNSR封装焊盘图
在线购买CD4030BNSR
型号: CD4030BNSR
制造商: TI 德州仪器
描述:CMOS四路异或门 CMOS QUAD EXCLUSIVE-OR GATE
替代型号CD4030BNSR
型号/品牌 代替类型 替代型号对比

CD4030BNSR

TI 德州仪器

当前型号

当前型号

CD4030BNSRG4

德州仪器

完全替代

CD4030BNSR和CD4030BNSRG4的区别

CD4030BNSRE4

德州仪器

完全替代

CD4030BNSR和CD4030BNSRE4的区别

HEF4030BT@653

恩智浦

功能相似

CD4030BNSR和HEF4030BT@653的区别
