CY7C1313KV18-250BZXI

CY7C1313KV18-250BZXI图片1
CY7C1313KV18-250BZXI图片2
CY7C1313KV18-250BZXI图片3
CY7C1313KV18-250BZXI图片4
CY7C1313KV18-250BZXI图片5
CY7C1313KV18-250BZXI概述

18兆位QDR® II SRAM四字突发架构 18-Mbit QDR® II SRAM Four-Word Burst Architecture

SRAM - Synchronous, QDR II Memory IC 18Mb 1M x 18 Parallel 250MHz 165-FBGA 13x15


立创商城:
CY7C1313KV18-250BZXI


得捷:
IC SRAM 18MBIT PARALLEL 165FBGA


贸泽:
SRAM 18Mb 250Mhz 1.8V 1M x 18 QDR II SRAM


艾睿:
SRAM Chip Sync Dual 1.8V 18M-bit 1M x 18 0.45ns 165-Pin FBGA Tray


安富利:
SRAM Chip Sync Dual 1.8V 18M-Bit 1M x 18 0.45ns 165-Pin FBGA Tray


Verical:
SRAM Chip Sync Dual 1.8V 18M-bit 1M x 18 0.45ns 165-Pin FBGA Tray


CY7C1313KV18-250BZXI中文资料参数规格
技术参数

供电电流 440 mA

时钟频率 250 MHz

位数 18

存取时间 0.45 ns

存取时间Max 0.45 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.7V ~ 1.9V

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 165

封装 FBGA-165

外形尺寸

封装 FBGA-165

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

海关信息

ECCN代码 3A991

数据手册

CY7C1313KV18-250BZXI引脚图与封装图

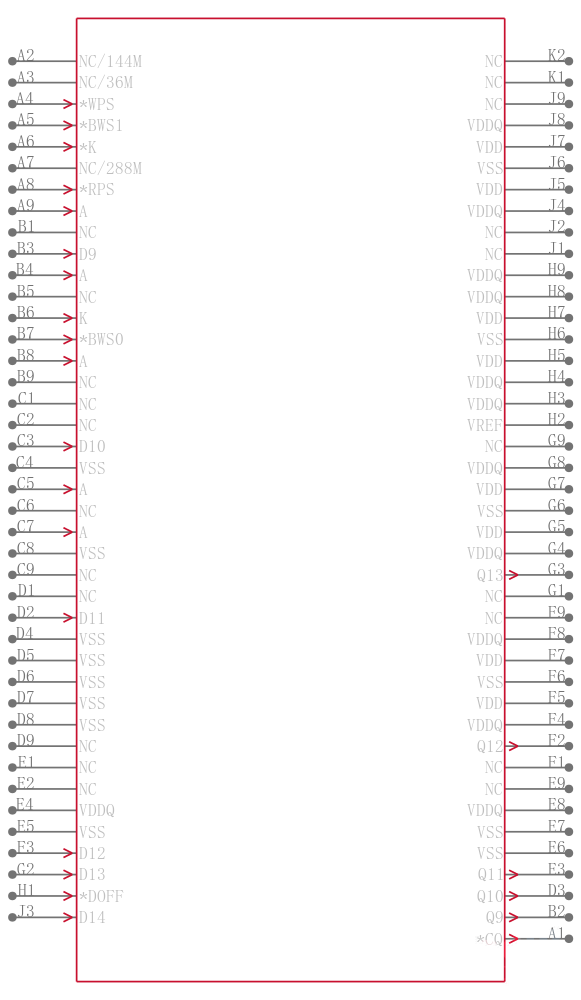

CY7C1313KV18-250BZXI引脚图

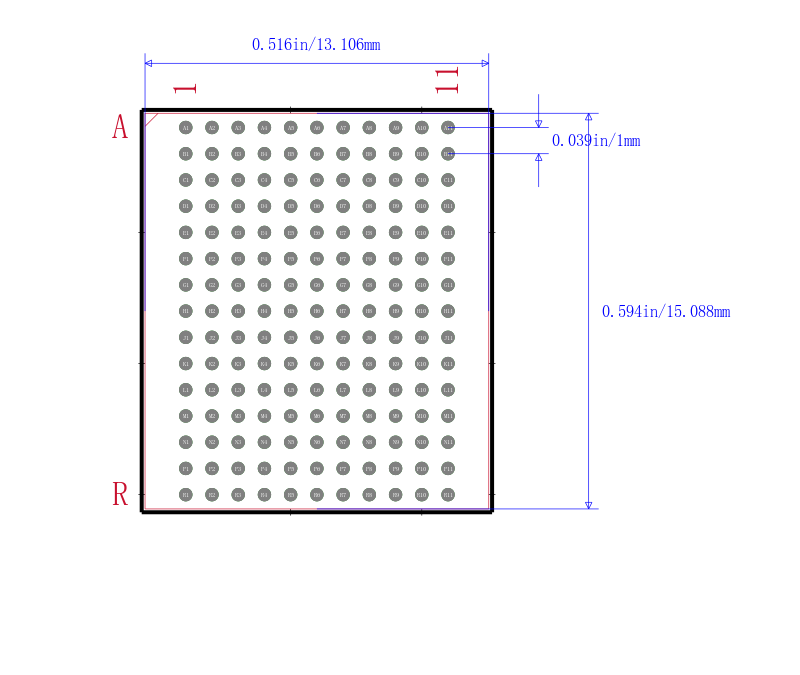

CY7C1313KV18-250BZXI封装图

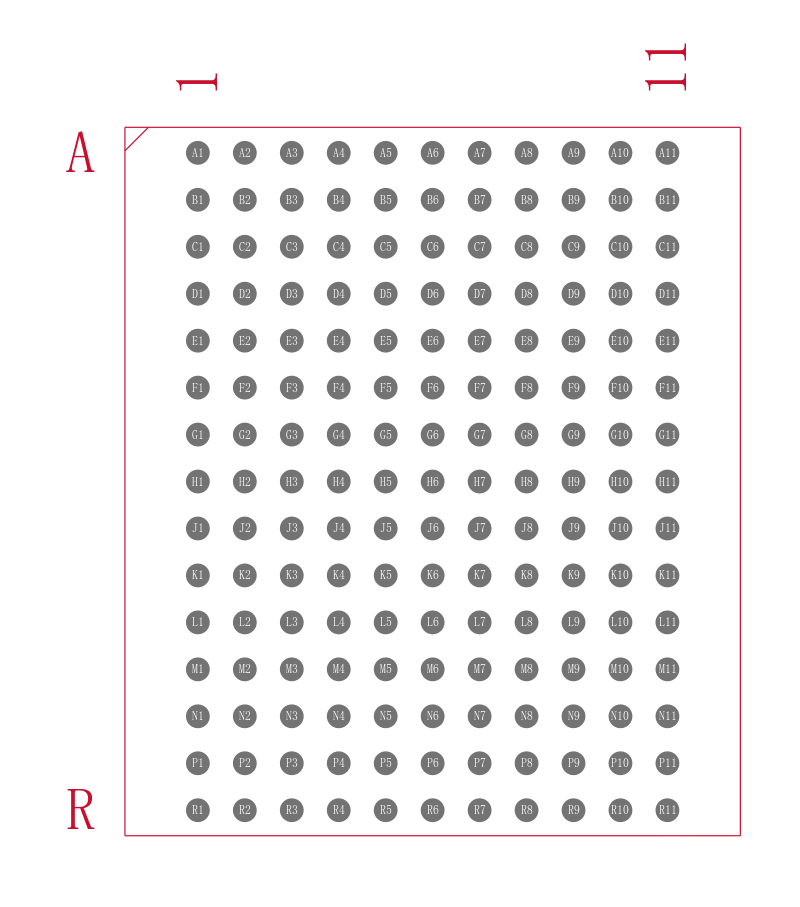

CY7C1313KV18-250BZXI封装焊盘图
在线购买CY7C1313KV18-250BZXI
型号: CY7C1313KV18-250BZXI
描述:18兆位QDR® II SRAM四字突发架构 18-Mbit QDR® II SRAM Four-Word Burst Architecture
替代型号CY7C1313KV18-250BZXI
型号/品牌 代替类型 替代型号对比

CY7C1313KV18-250BZXI

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7C1313KV18-250BZC

赛普拉斯

类似代替

CY7C1313KV18-250BZXI和CY7C1313KV18-250BZC的区别

CY7C1313KV18-333BZC

赛普拉斯

类似代替

CY7C1313KV18-250BZXI和CY7C1313KV18-333BZC的区别

CY7C1313KV18-250BZI

赛普拉斯

类似代替

CY7C1313KV18-250BZXI和CY7C1313KV18-250BZI的区别
