CY7C1320KV18-250BZC

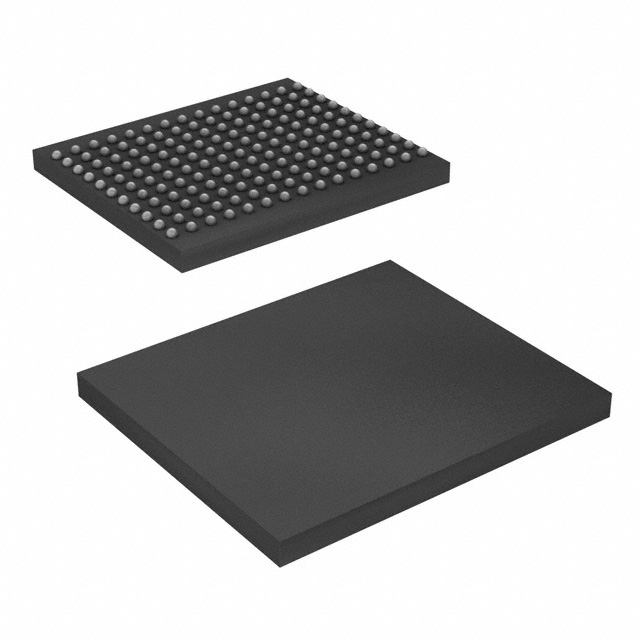

CY7C1320KV18-250BZC图片1
CY7C1320KV18-250BZC图片2
CY7C1320KV18-250BZC图片3
CY7C1320KV18-250BZC图片4
CY7C1320KV18-250BZC概述

CY7C1320JV18 18 Mb 512 K x 36 1.8V 250 MHz DDR-II 2-字突发 SRAM-FBGA-165

SRAM - Synchronous, DDR II Memory IC 18Mb 512K x 36 Parallel 250MHz 165-FBGA 13x15


立创商城:
CY7C1320KV18-250BZC


艾睿:
SRAM Chip Sync Single 1.8V 18M-Bit 512K x 36 0.45ns 165-Pin FBGA Tray


富昌:
CY7C1320JV18 18 Mb 512 K x 36 1.8V 250 MHz DDR-II 2-字突发 SRAM-FBGA-165


Chip1Stop:
SRAM Chip Sync Single 1.8V 18M-Bit 512K x 36 0.45ns 165-Pin FBGA Tray


Verical:
SRAM Chip Sync Single 1.8V 18M-bit 512K x 36 0.45ns 165-Pin FBGA Tray


DeviceMart:
IC SRAM 512X36 1.8V SYNC 165FBGA


CY7C1320KV18-250BZC中文资料参数规格
技术参数

位数 36

存取时间Max 0.45 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 1.7V ~ 1.9V

封装参数

安装方式 Surface Mount

引脚数 165

封装 FBGA-165

外形尺寸

封装 FBGA-165

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.b.2.a

数据手册

CY7C1320KV18-250BZC引脚图与封装图

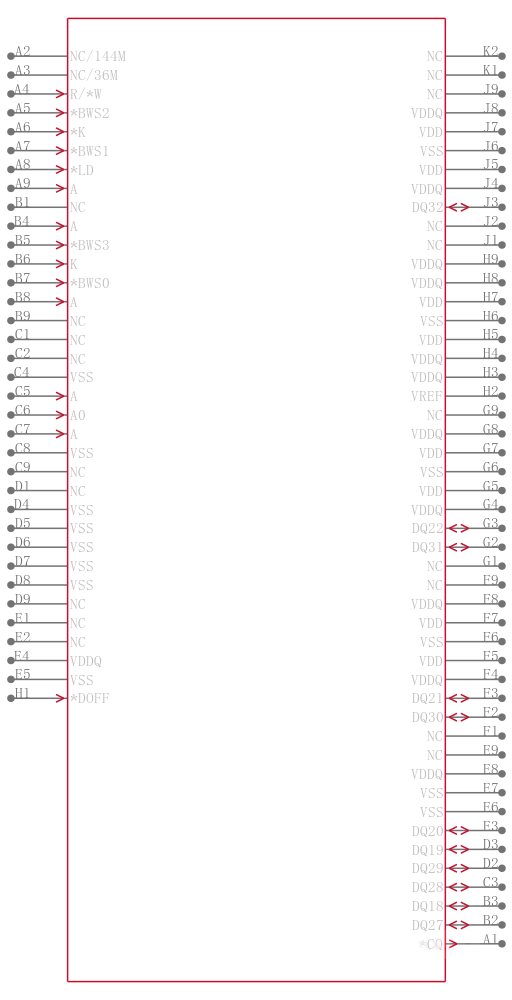

CY7C1320KV18-250BZC引脚图

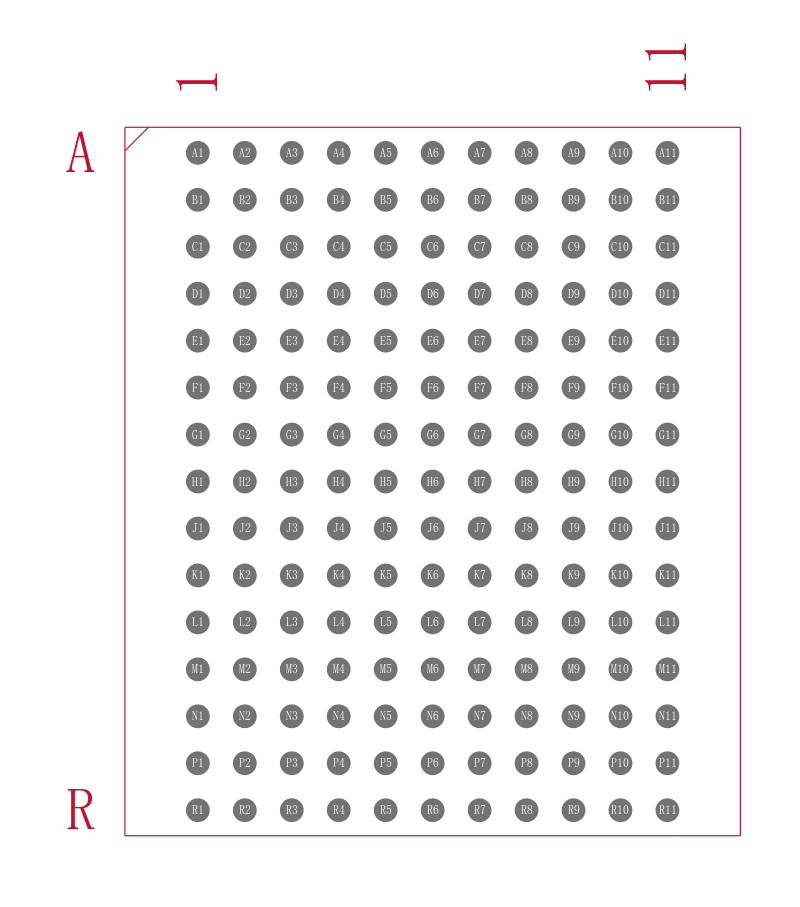

CY7C1320KV18-250BZC封装图

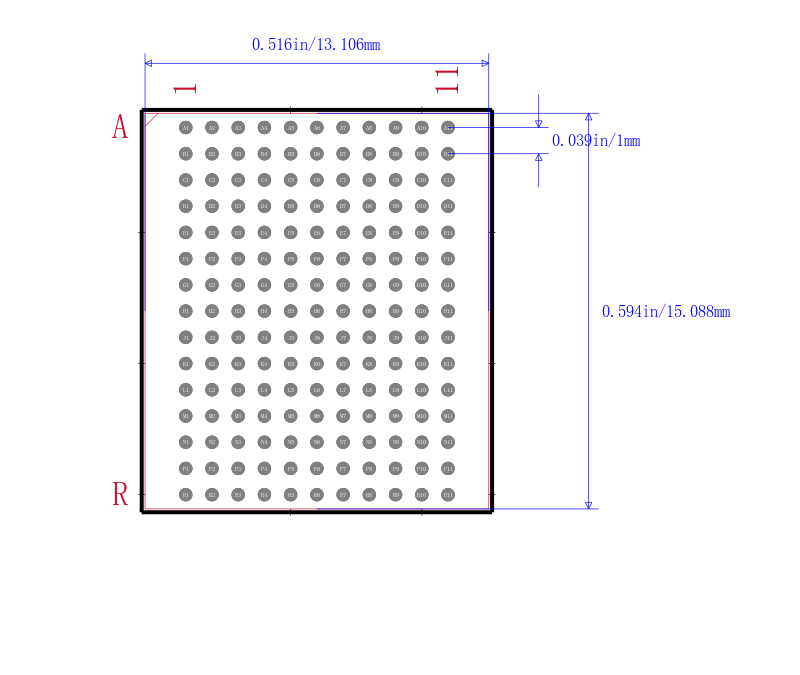

CY7C1320KV18-250BZC封装焊盘图
在线购买CY7C1320KV18-250BZC
型号: CY7C1320KV18-250BZC
描述:CY7C1320JV18 18 Mb 512 K x 36 1.8V 250 MHz DDR-II 2-字突发 SRAM-FBGA-165
替代型号CY7C1320KV18-250BZC
型号/品牌 代替类型 替代型号对比

CY7C1320KV18-250BZC

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7C1320KV18-250BZXC

赛普拉斯

完全替代

CY7C1320KV18-250BZC和CY7C1320KV18-250BZXC的区别

CY7C1320KV18-250BZCT

赛普拉斯

完全替代

CY7C1320KV18-250BZC和CY7C1320KV18-250BZCT的区别

CY7C1320KV18-250BZXI

赛普拉斯

类似代替

CY7C1320KV18-250BZC和CY7C1320KV18-250BZXI的区别
