CY7C1312KV18-250BZXC

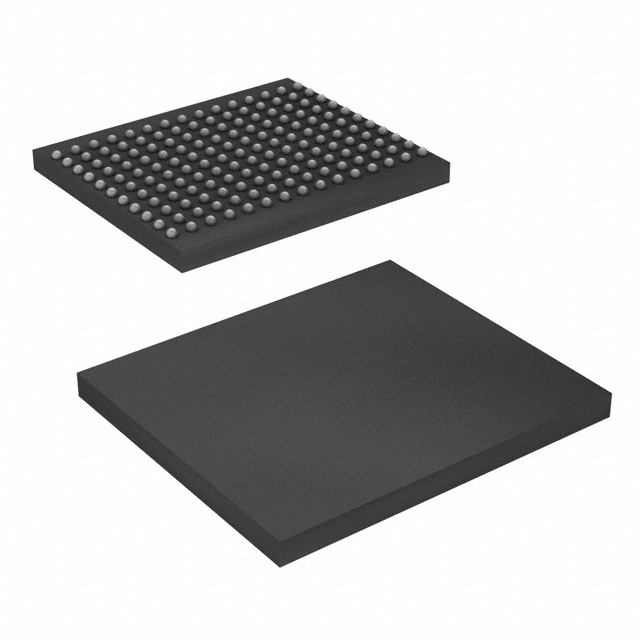

CY7C1312KV18-250BZXC图片1
CY7C1312KV18-250BZXC图片2
CY7C1312KV18-250BZXC图片3
CY7C1312KV18-250BZXC图片4
CY7C1312KV18-250BZXC图片5
CY7C1312KV18-250BZXC概述

18 - Mbit的QDR ? II SRAM双字突发架构 18-Mbit QDR? II SRAM Two-Word Burst Architecture

SRAM - Synchronous, QDR II Memory IC 18Mb 1M x 18 Parallel 250MHz 165-FBGA 13x15


立创商城:
CY7C1312KV18-250BZXC


得捷:
IC SRAM 18MBIT PARALLEL 165FBGA


艾睿:
SRAM Chip Sync Dual 1.8V 18M-Bit 1M x 18 0.45ns 165-Pin FBGA Tray


Chip1Stop:
SRAM Chip Sync Dual 1.8V 18M-Bit 1M x 18 0.45ns 165-Pin FBGA Tray


Verical:
SRAM Chip Sync Dual 1.8V 18M-bit 1M x 18 0.45ns 165-Pin FBGA Tray


CY7C1312KV18-250BZXC中文资料参数规格
技术参数

时钟频率 250 MHz

位数 18

存取时间 1 ms

存取时间Max 0.45 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 1.7V ~ 1.9V

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 165

封装 FBGA-165

外形尺寸

封装 FBGA-165

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.b.2.a

数据手册

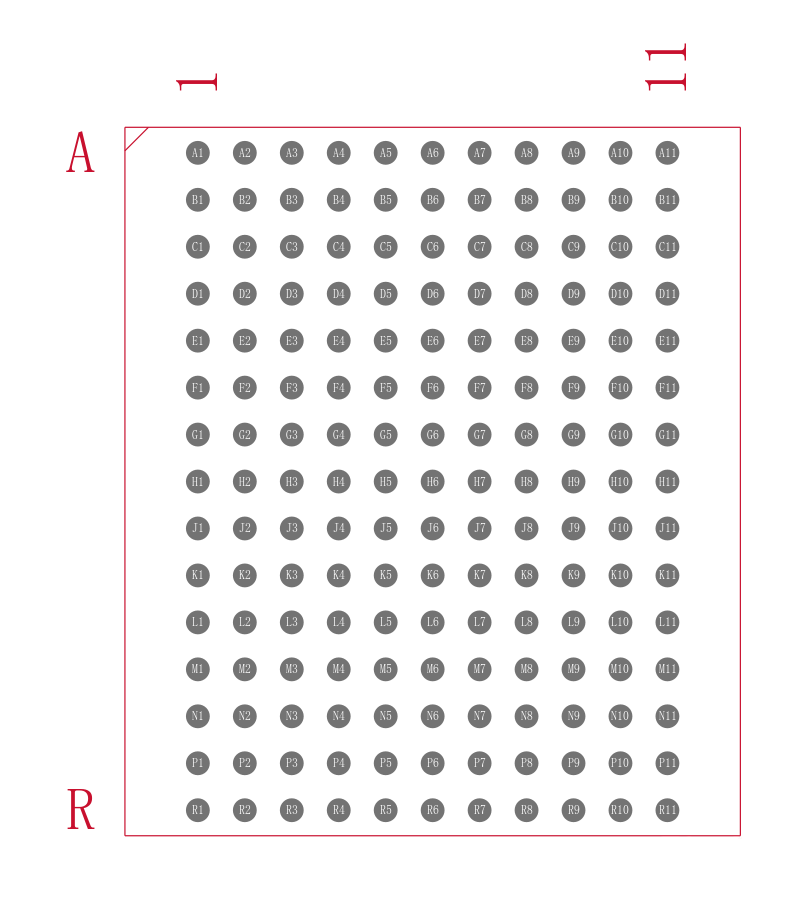

CY7C1312KV18-250BZXC引脚图与封装图

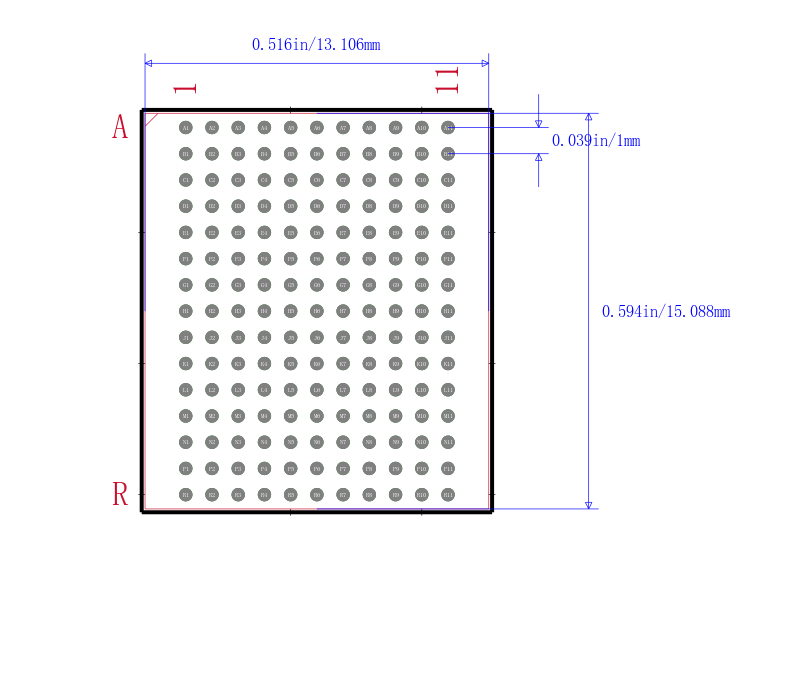

CY7C1312KV18-250BZXC封装图
CY7C1312KV18-250BZXC封装焊盘图
在线购买CY7C1312KV18-250BZXC
型号: CY7C1312KV18-250BZXC
描述:18 - Mbit的QDR ? II SRAM双字突发架构 18-Mbit QDR? II SRAM Two-Word Burst Architecture
替代型号CY7C1312KV18-250BZXC
型号/品牌 代替类型 替代型号对比

CY7C1312KV18-250BZXC

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7C1312KV18-250BZC

赛普拉斯

完全替代

CY7C1312KV18-250BZXC和CY7C1312KV18-250BZC的区别

CY7C1312KV18-250BZCT

赛普拉斯

完全替代

CY7C1312KV18-250BZXC和CY7C1312KV18-250BZCT的区别

CY7C1312KV18-250BZI

赛普拉斯

类似代替

CY7C1312KV18-250BZXC和CY7C1312KV18-250BZI的区别
