CY7C1414KV18-250BZC概述

36 - Mbit的QDR ? II SRAM的2字突发架构 36-Mbit QDR? II SRAM 2-Word Burst Architecture

SRAM - Synchronous, QDR II Memory IC 36Mb 1M x 36 Parallel 250MHz 165-FBGA 13x15


立创商城:
CY7C1414KV18-250BZC


贸泽:
SRAM 36MB 1Mx36 1.8v 250MHz QDR II SRAM


艾睿:
SRAM Chip Sync Dual 1.8V 36M-bit 1M x 36 0.45ns 165-Pin FBGA Tray


安富利:
SRAM Chip Sync Dual 1.8V 36M-Bit 1M x 36 0.45ns 165-Pin FBGA Tray


Chip1Stop:
SRAM Chip Sync Dual 1.8V 36M-Bit 1M x 36 0.45ns 165-Pin FBGA Tray


罗切斯特:
SRAM Chip Sync Dual 1.8V 36M-bit 1M x 36 0.45ns 165-Pin FBGA Tray


DeviceMart:
IC SRAM 1MX36 1.8V SYNC 165-FBGA


Win Source:
IC SRAM 36MBIT 250MHZ 165FBGA


CY7C1414KV18-250BZC中文资料参数规格
技术参数

供电电流 730 mA

时钟频率 250 MHz

位数 36

存取时间 1 ms

存取时间Max 0.45 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 1.7V ~ 1.9V

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 165

封装 FBGA-165

外形尺寸

高度 0.89 mm

封装 FBGA-165

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准

海关信息

ECCN代码 3A991.b.2.a

数据手册

CY7C1414KV18-250BZC引脚图与封装图

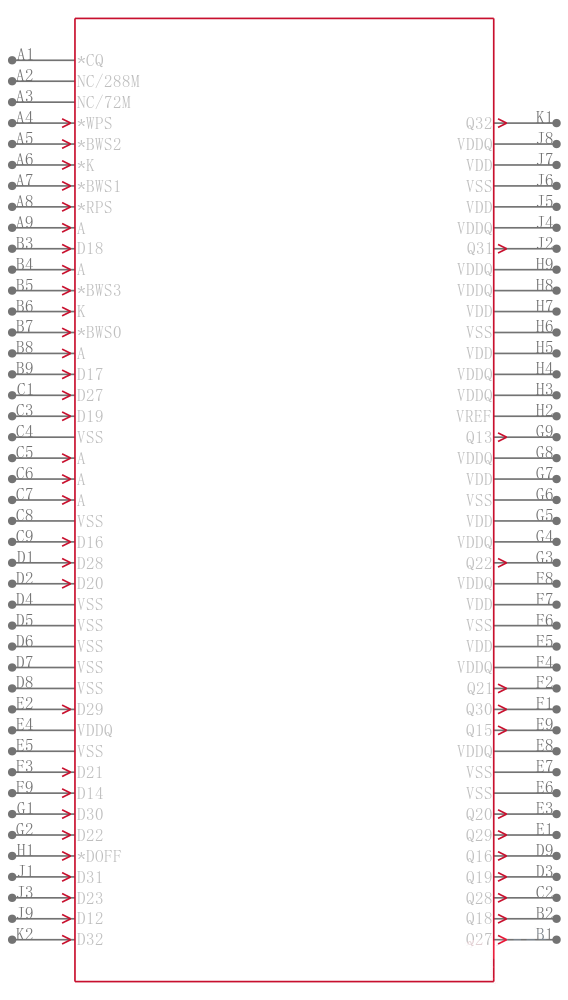

CY7C1414KV18-250BZC引脚图

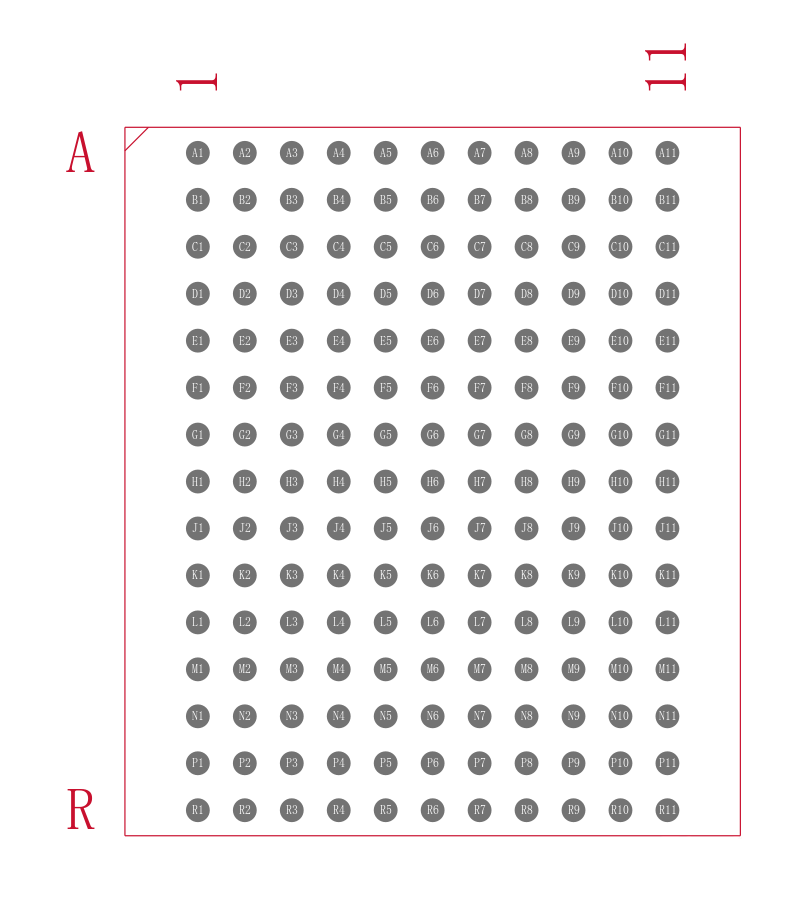

CY7C1414KV18-250BZC封装图

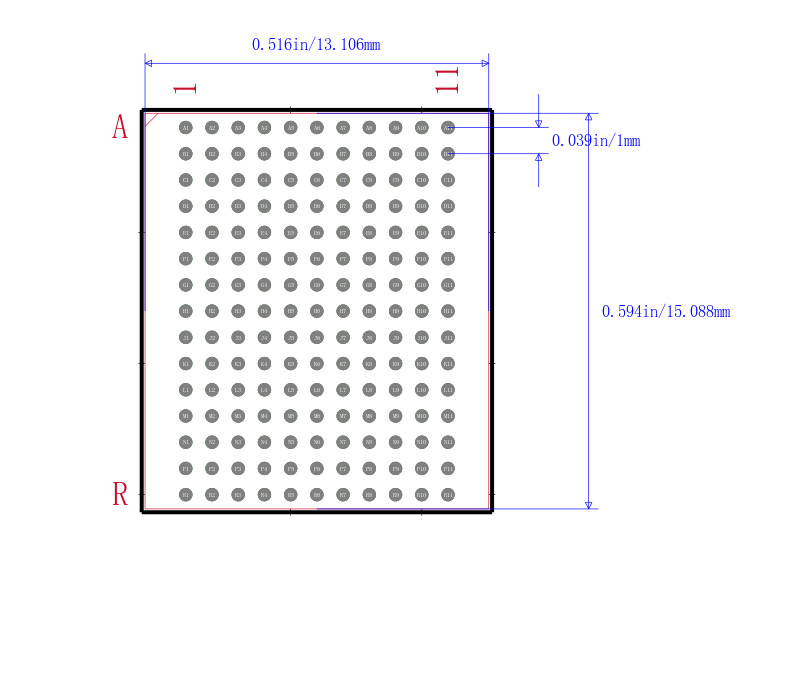

CY7C1414KV18-250BZC封装焊盘图
在线购买CY7C1414KV18-250BZC
型号: CY7C1414KV18-250BZC
描述:36 - Mbit的QDR ? II SRAM的2字突发架构 36-Mbit QDR? II SRAM 2-Word Burst Architecture
替代型号CY7C1414KV18-250BZC
型号/品牌 代替类型 替代型号对比

CY7C1414KV18-250BZC

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7C1414KV18-250BZCT

赛普拉斯

完全替代

CY7C1414KV18-250BZC和CY7C1414KV18-250BZCT的区别

CY7C1414KV18-250BZI

赛普拉斯

类似代替

CY7C1414KV18-250BZC和CY7C1414KV18-250BZI的区别

CY7C1414KV18-250BZXC

赛普拉斯

类似代替

CY7C1414KV18-250BZC和CY7C1414KV18-250BZXC的区别
