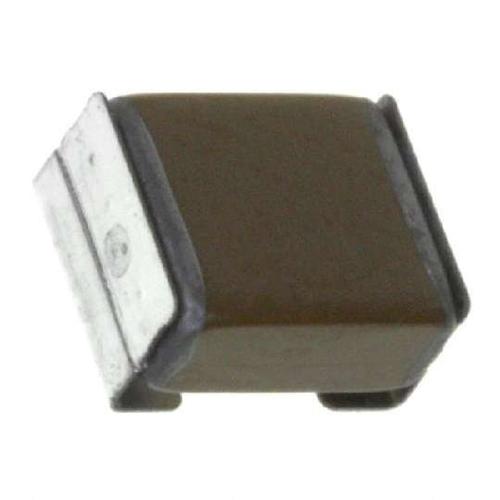

TDK CKG57NX5R1H226M500JH 陶瓷电容, 22uF, 50V, X5R, SMD
CKG 叠片式 MLCC 系列
TDK CKG 系列 MLCC（多层陶瓷器）具有双层结构。此设计可实现两倍的电容量，无需更改电容器的尺寸。CKG MLCC 可减少机械和热应力。与铝电容器相比，这些 MLCC 提供更低的 ESL 和 ESR，具有更高的振动性能。
### 特点和优势：

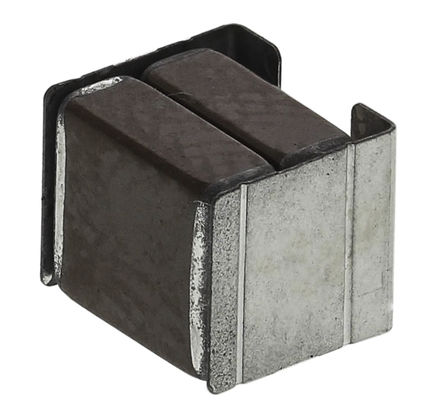

两个堆栈芯片占用单电容器空间
金属框架可减少扰性板产生的压力
外部电极的金属保护罩可减少由机械冲击造成的压力
### 产品应用：
CKG MLCC 的合适应用包括平滑电路、LED 和 HID 应用、防止压电效应和直流-直流电路。
### 2 芯堆积多层
### 注
电介质、电压及电容有序排列。
额定电压DC 50.0 V
电容 22 µF
容差 ±20 %
电介质特性 X5R
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压 50 V
安装方式 Surface Mount
引脚数 2
封装 2220
长度 6.5 mm
高度 5 mm
封装 2220
厚度 5.0 mm
材质 X5R/-55℃~+85℃
工作温度 -55℃ ~ 85℃
温度系数 ±15 %
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 1000
制造应用 Lighting, Power Management, Commercial, 照明, 商业, LED Lighting, SMPS 滤波，旁路，去耦, 电源管理, Commercial Grade, 发光二极管照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CKG57NX5R1H226M500JH TDK 东电化 | 当前型号 | 当前型号 |
C2220C226M5R2CAUTO 基美 | 功能相似 | CKG57NX5R1H226M500JH和C2220C226M5R2CAUTO的区别 |
