CY7C1525KV18-250BZXI

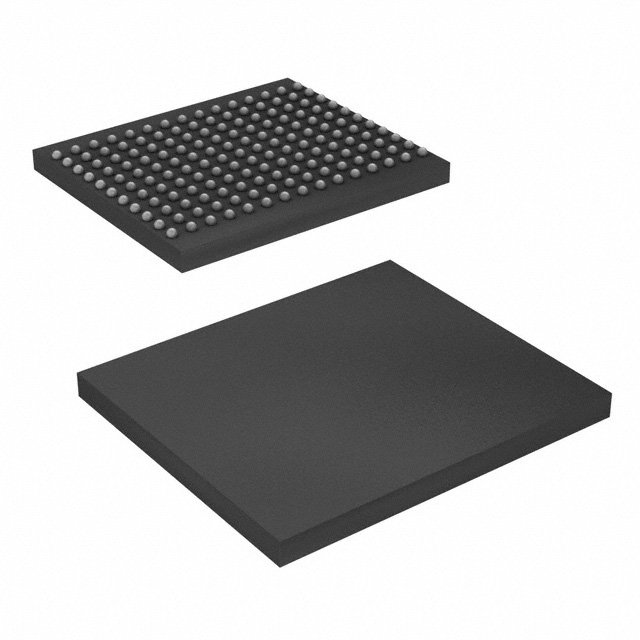

CY7C1525KV18-250BZXI图片1
CY7C1525KV18-250BZXI图片2
CY7C1525KV18-250BZXI图片3
CY7C1525KV18-250BZXI图片4
CY7C1525KV18-250BZXI图片5
CY7C1525KV18-250BZXI图片6
CY7C1525KV18-250BZXI概述

72 - Mbit的QDR II SRAM 2字突发架构双字突发所有访问 72-Mbit QDR II SRAM 2-Word Burst Architecture Two-word burst on all accesses

SRAM - 同步,QDR II 存储器 IC 72Mb(8M x 9) 并联 250 MHz 165-FBGA(13x15)


立创商城:
CY7C1525KV18 250BZXI


得捷:
IC SRAM 72MBIT PARALLEL 165FBGA


艾睿:
SRAM Chip Sync Dual 1.8V 72M-Bit 8M x 9-Bit 0.45ns 165-Pin FBGA Tray


Chip1Stop:
SRAM Chip Sync Dual 1.8V 72M-Bit 8M x 9-Bit 0.45ns 165-Pin FBGA Tray


Verical:
SRAM Chip Sync Dual 1.8V 72M-bit 8M x 9-bit 0.45ns 165-Pin FBGA Tray


罗切斯特:
SRAM Chip Sync Dual 1.8V 72M-bit 8M x 9-bit 0.45ns 165-Pin FBGA Tray


DeviceMart:
IC SRAM 72MBIT 250MHZ 165LFBGA


CY7C1525KV18-250BZXI中文资料参数规格
技术参数

供电电流 640 mA

时钟频率 250 MHz

位数 9

存取时间 0.45 ns

存取时间Max 0.45 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.7V ~ 1.9V

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 165

封装 FBGA-165

外形尺寸

长度 15 mm

宽度 13 mm

高度 0.89 mm

封装 FBGA-165

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.b.2.a

数据手册

CY7C1525KV18-250BZXI引脚图与封装图
CY7C1525KV18-250BZXI引脚图
CY7C1525KV18-250BZXI封装焊盘图
在线购买CY7C1525KV18-250BZXI
型号: CY7C1525KV18-250BZXI
描述:72 - Mbit的QDR II SRAM 2字突发架构双字突发所有访问 72-Mbit QDR II SRAM 2-Word Burst Architecture Two-word burst on all accesses
替代型号CY7C1525KV18-250BZXI
型号/品牌 代替类型 替代型号对比

CY7C1525KV18-250BZXI

Cypress Semiconductor 赛普拉斯

当前型号

当前型号

CY7C1525KV18-250BZXIT

赛普拉斯

类似代替

CY7C1525KV18-250BZXI和CY7C1525KV18-250BZXIT的区别

GS8662Q09E-250I

GSI

功能相似

CY7C1525KV18-250BZXI和GS8662Q09E-250I的区别

GS8662Q09GE-250I

GSI

功能相似

CY7C1525KV18-250BZXI和GS8662Q09GE-250I的区别
