CD74ACT04MG4中文资料参数规格

技术参数

输出电流 24.0 mA

电路数 6

位数 6

传送延迟时间 8.50 ns

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD74ACT04MG4引脚图与封装图

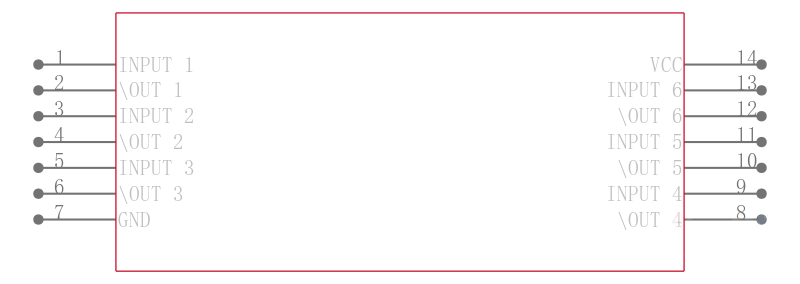

CD74ACT04MG4引脚图

CD74ACT04MG4封装图

CD74ACT04MG4封装焊盘图

在线购买CD74ACT04MG4

型号： CD74ACT04MG4

制造商： TI 德州仪器

描述：六路反向器 HEX INVERTERS

替代型号CD74ACT04MG4

型号/品牌	代替类型	替代型号对比
CD74ACT04MG4 TI 德州仪器	当前型号	当前型号
CD74ACT04M 德州仪器	完全替代	CD74ACT04MG4和CD74ACT04M的区别
CD74ACT04M96 德州仪器	类似代替	CD74ACT04MG4和CD74ACT04M96的区别
74ACT04SCX 飞兆/仙童	功能相似	CD74ACT04MG4和74ACT04SCX的区别
