CD74HC30MT参数规格_中文资料_数据手册PDF

CD74HC30MT概述

高速CMOS逻辑8输入与非门 High Speed CMOS Logic 8-Input NAND Gate

与非门 IC 1 通道 - 14-SOIC

得捷:
IC GATE NAND 1CH 8-INP 14SOIC

立创商城:
CD74HC30MT

德州仪器TI:
Single 8-input, 2-V to 6-V NAND gate

贸泽:
Logic Gates Hi-Speed CMOS Logic 8-Input NAND Gate

艾睿:
NAND Gate 1-Element 8-IN CMOS 14-Pin SOIC T/R

Verical:
NAND Gate 1-Element 8-IN CMOS 14-Pin SOIC T/R

CD74HC30MT中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 1

位数 1

传送延迟时间 195 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

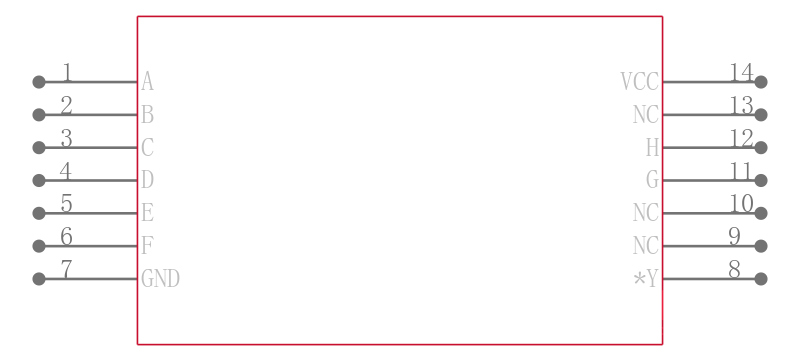

CD74HC30MT引脚图与封装图

在线购买CD74HC30MT

型号： CD74HC30MT

制造商： TI 德州仪器

描述：高速CMOS逻辑8输入与非门 High Speed CMOS Logic 8-Input NAND Gate

立即咨询

替代型号CD74HC30MT

型号/品牌	代替类型	替代型号对比
CD74HC30MT TI 德州仪器	当前型号	当前型号
CD74HC30M96G4 德州仪器	完全替代	CD74HC30MT和CD74HC30M96G4的区别
CD74HC30MG4 德州仪器	完全替代	CD74HC30MT和CD74HC30MG4的区别
CD74HC30M96E4 德州仪器	完全替代	CD74HC30MT和CD74HC30M96E4的区别
