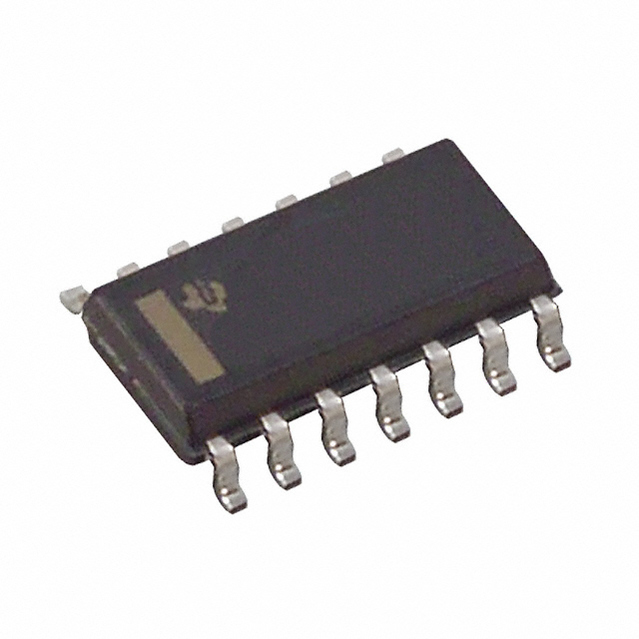

CD74HC7266MT

CD74HC7266MT图片1
CD74HC7266MT图片2
CD74HC7266MT图片3
CD74HC7266MT图片4
CD74HC7266MT图片5
CD74HC7266MT图片6
CD74HC7266MT图片7
CD74HC7266MT图片8
CD74HC7266MT图片9
CD74HC7266MT图片10
CD74HC7266MT图片11
CD74HC7266MT图片12
CD74HC7266MT概述

高速CMOS逻辑四路2输入异或非门 High-Speed CMOS Logic Quad 2-Input EXCLUSIVE NOR Gate

XNOR(异或非) IC 4 通道 - 14-SOIC


得捷:
IC GATE XNOR 4CH 2-INP 14SOIC


立创商城:
CD74HC7266MT


德州仪器TI:
4-ch, 2-input, 2-V to 6-V XNOR exclusive NOR gates


贸泽:
逻辑门 Hi-Sp CMOS Quad 2-In Exclusive-NOR Gates


艾睿:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R


安富利:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R


Chip1Stop:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R


Verical:
XNOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R


Win Source:
IC GATE XNOR 4CH 2-INP 14SOIC / XNOR Exclusive NOR IC 4 Channel 14-SOIC


CD74HC7266MT中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 4

位数 4

传送延迟时间 150 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

CD74HC7266MT引脚图与封装图

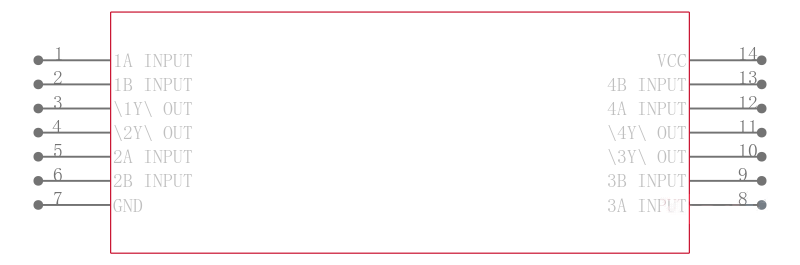

CD74HC7266MT引脚图
CD74HC7266MT封装图
CD74HC7266MT封装焊盘图
在线购买CD74HC7266MT
型号: CD74HC7266MT
制造商: TI 德州仪器
描述:高速CMOS逻辑四路2输入异或非门 High-Speed CMOS Logic Quad 2-Input EXCLUSIVE NOR Gate
替代型号CD74HC7266MT
型号/品牌 代替类型 替代型号对比

CD74HC7266MT

TI 德州仪器

当前型号

当前型号

CD74HC7266M96

德州仪器

完全替代

CD74HC7266MT和CD74HC7266M96的区别

CD74HC7266MTG4

德州仪器

完全替代

CD74HC7266MT和CD74HC7266MTG4的区别

CD74HC7266M96G4

德州仪器

完全替代

CD74HC7266MT和CD74HC7266M96G4的区别
