CD74HC20MT参数规格_中文资料_数据手册PDF

CD74HC20MT概述

高速CMOS逻辑双路4输入与非门 High-Speed CMOS Logic Dual 4-Input NAND Gate

与非门 IC 2 通道 - 14-SOIC

得捷:
IC GATE NAND 2CH 4-INP 14SOIC

艾睿:
NAND Gate 2-Element 4-IN CMOS 14-Pin SOIC T/R

CD74HC20MT中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出电流 5.20 mA

电路数 2

传送延迟时间 150 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

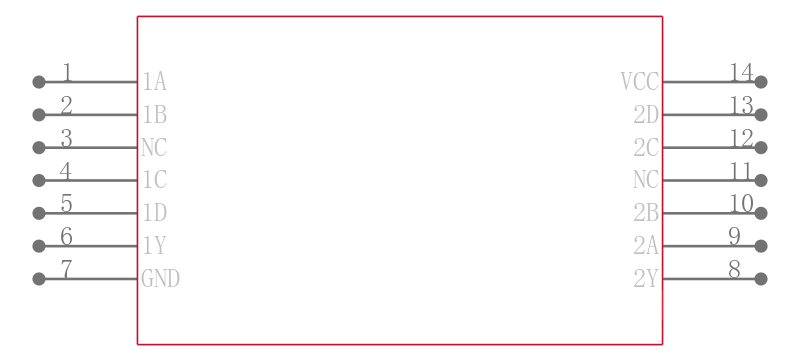

CD74HC20MT引脚图与封装图

在线购买CD74HC20MT

型号： CD74HC20MT

描述：高速CMOS逻辑双路4输入与非门 High-Speed CMOS Logic Dual 4-Input NAND Gate

替代型号CD74HC20MT
