CMOS 8输入与非与门 CMOS 8-INPUT NAND AND GATE
Simplify your circuit through the use of Texas Instruments" logic gates, great for implementing basic logical functions. This gate has an operating temperature range of -55 °C to 125 °C. This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery. This device has a typical operating supply voltage of 3.3|5|9|12|15 V. Its minimum operating supply voltage of 3 V, while its maximum is 18 V.
电源电压DC 3.00V ~ 18.0V
输出接口数 2
输出电流 6.80 mA
电路数 1
位数 1
传送延迟时间 300 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Surface Mount

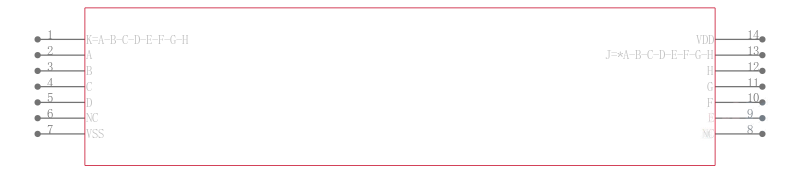

引脚数 14
封装 TSSOP-14
宽度 4.4 mm
封装 TSSOP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD4068BPWR TI 德州仪器 | 当前型号 | 当前型号 |
CD4068BPWG4 德州仪器 | 完全替代 | CD4068BPWR和CD4068BPWG4的区别 |
CD4068BPWE4 德州仪器 | 完全替代 | CD4068BPWR和CD4068BPWE4的区别 |
CD4068BPWRE4 德州仪器 | 完全替代 | CD4068BPWR和CD4068BPWRE4的区别 |
