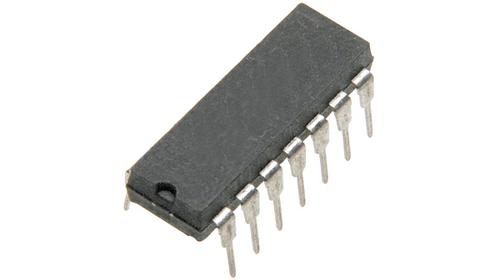

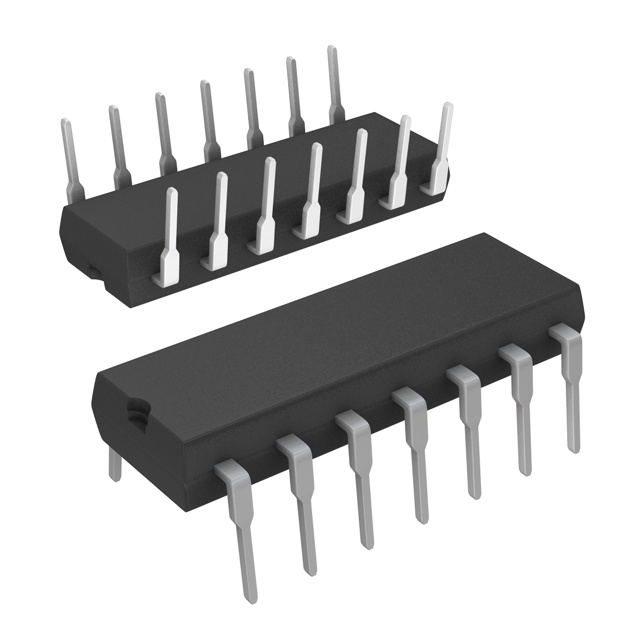

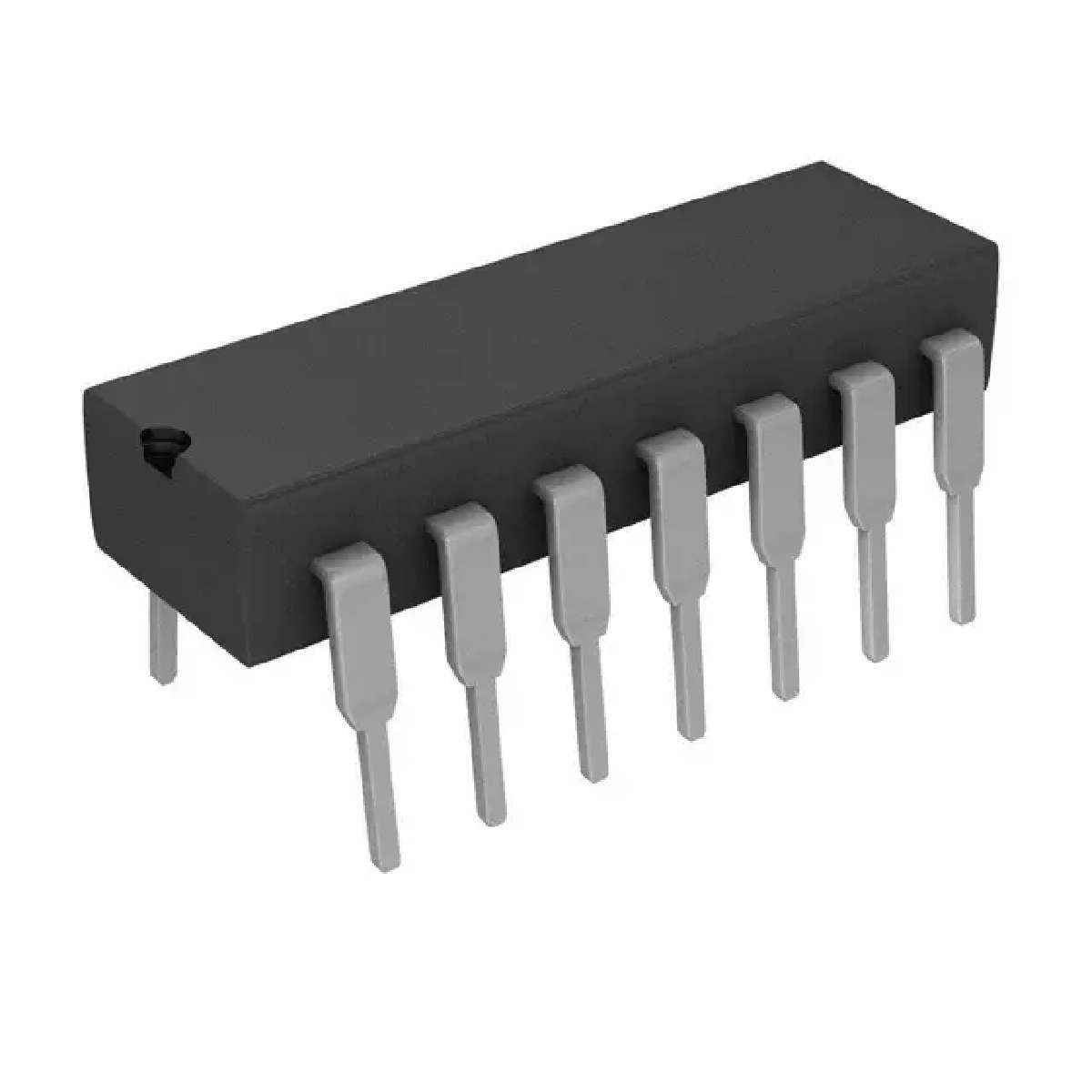

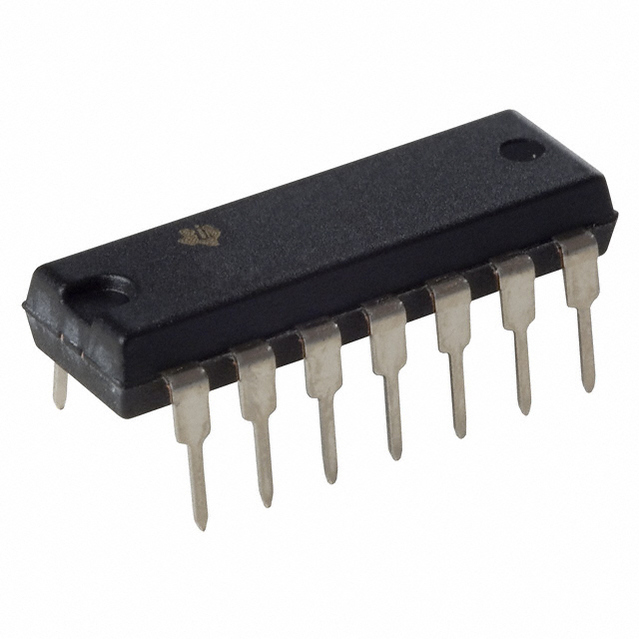

CD4085BE概述

CMOS双路2宽2 -INPUT AND- OR- INVERT门 CMOS DUAL 2-WIDE 2-INPUT AND-OR-INVERT GATE

The is a CMOS dual 2-wide 2-input AND-OR-INVERT Gate contains a pair of AND-OR-INVERT gates, each consisting of two 2-input AND gates driving a 3-input NOR gate. Individual inhibit controls are provided for both A-O-I gates.

.
tPHL - 90ns, tPLH - 125ns Medium-speed operation
.
Individual inhibit controls
.
Standardized symmetrical output characteristics
.
100% Tested for quiescent current at 20V
.
1µA Maximum input current
.
2.5V at VDD = 15V Noise margin
.
5V, 10V and 15V Parametric ratings
.
Meets all requirements of JEDEC tentative standard No. 13B
CD4085BE中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.8 mA

电路数 2

针脚数 14

位数 2

传送延迟时间 450 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

逻辑门个数 2

输入电容 5.00 pF

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

宽度 6.35 mm

封装 PDIP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 军用与航空, 国防

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

CD4085BE引脚图与封装图

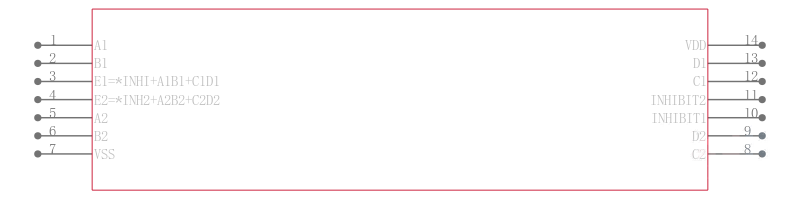

CD4085BE引脚图
CD4085BE封装图

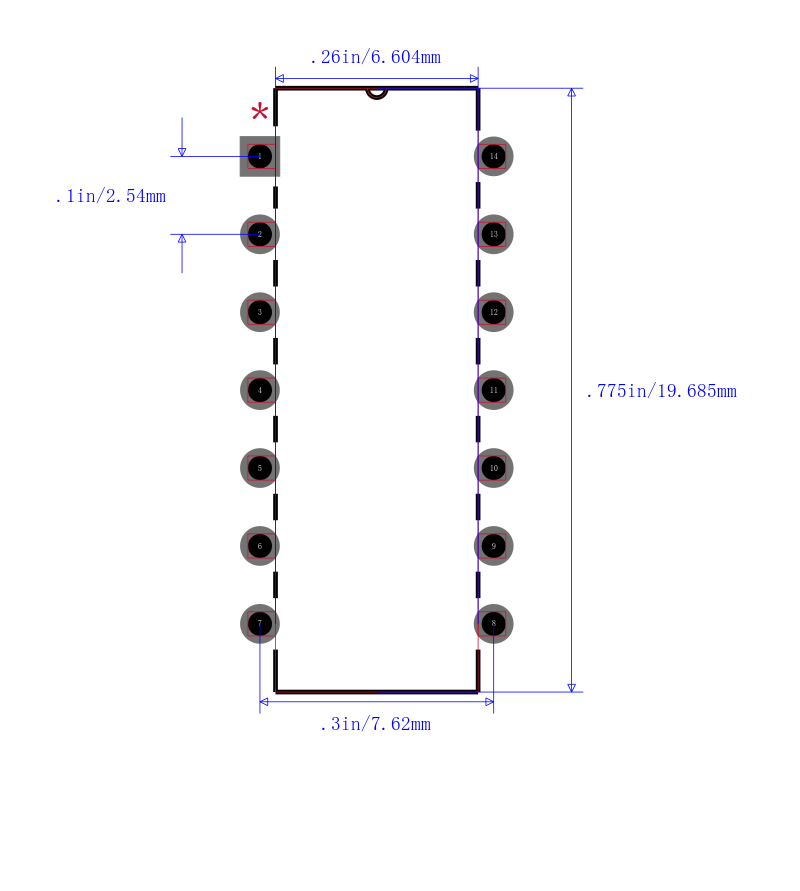

CD4085BE封装焊盘图
