CD74HC597NSR

CD74HC597NSR图片1
CD74HC597NSR图片2
CD74HC597NSR图片3
CD74HC597NSR图片4
CD74HC597NSR图片5
CD74HC597NSR图片6
CD74HC597NSR概述

具有输入存储的高速CMOS逻辑8位移位寄存器 High-Speed CMOS Logic 8-Bit Shift Register with Input Storage

换挡杆 移位寄存器 元件 位 16-SO


得捷:
IC SHIFT REGISTER 8-BIT 16SO


立创商城:
CD74HC597NSR


德州仪器TI:
High Speed CMOS Logic 8-Bit Shift Register with Input Storage


贸泽:
Counter Shift Registers High Speed CMOS 8-Bit Shift Register


艾睿:
Shift Register Single 8-Bit Serial/Parallel to Serial 16-Pin SOP T/R


安富利:
Shift Register Single 8-Bit Serial/Parallel to Serial 16-Pin SOP T/R


Chip1Stop:
Shift Register Single 8-Bit Serial/Parallel to Serial 16-Pin SOP T/R


Verical:
Shift Register Single 8-Bit Serial/Parallel to Serial 16-Pin SOP T/R


CD74HC597NSR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

电路数 1

位数 8

传送延迟时间 48.0 ns

输入数 9

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

宽度 5.3 mm

封装 SOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CD74HC597NSR引脚图与封装图

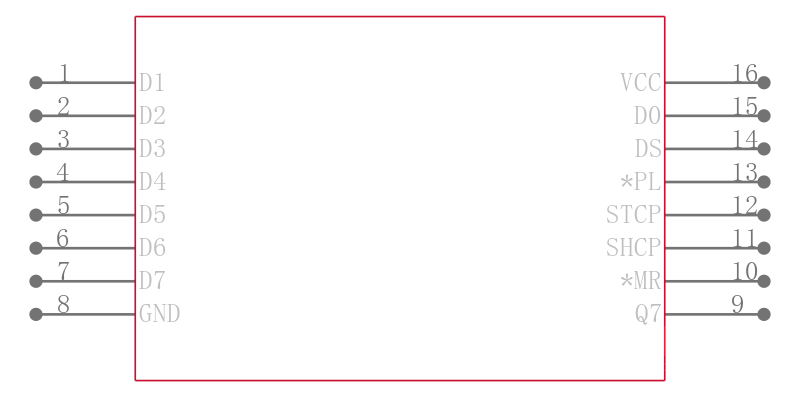

CD74HC597NSR引脚图
CD74HC597NSR封装图
CD74HC597NSR封装焊盘图
在线购买CD74HC597NSR
型号: CD74HC597NSR
制造商: TI 德州仪器
描述:具有输入存储的高速CMOS逻辑8位移位寄存器 High-Speed CMOS Logic 8-Bit Shift Register with Input Storage
替代型号CD74HC597NSR
型号/品牌 代替类型 替代型号对比

CD74HC597NSR

TI 德州仪器

当前型号

当前型号

CD74HC597NSRE4

德州仪器

类似代替

CD74HC597NSR和CD74HC597NSRE4的区别

CD74HC597NSRG4

德州仪器

类似代替

CD74HC597NSR和CD74HC597NSRG4的区别

74HC597D@653

恩智浦

功能相似

CD74HC597NSR和74HC597D@653的区别
