CD4503BM96

CD4503BM96图片1
CD4503BM96图片2
CD4503BM96图片3
CD4503BM96图片4
CD4503BM96图片5
CD4503BM96图片6
CD4503BM96图片7
CD4503BM96图片8
CD4503BM96图片9
CD4503BM96图片10
CD4503BM96图片11
CD4503BM96图片12
CD4503BM96图片13
CD4503BM96图片14
CD4503BM96概述

CMOS六缓冲器 CMOS HEX BUFFER

Hi9gh-Voltage Type 20-Volt Rating 3-State Non-Inverting Type


得捷:
IC BUFFER NON-INVERT 18V 16SOIC


立创商城:
CD4503BM96


德州仪器TI:
6-ch, 3-V to 18-V buffers


贸泽:
Buffers & Line Drivers CMOS Hex Non- Inverting Buffer


艾睿:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin SOIC T/R


安富利:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin SOIC T/R


Chip1Stop:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin SOIC T/R


Verical:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin SOIC T/R


Newark:
# TEXAS INSTRUMENTS  CD4503BM96  Buffer, CD4503, 3 V to 18 V, SOIC-16


DeviceMart:
IC BUFF TRI-ST HEX N-INV 16SOICN


Win Source:
IC BUFF TRI-ST HEX N-INV 16SOIC


CD4503BM96中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

通道数 6

位数 6

传送延迟时间 150 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 100 mW

输出电流驱动 -2.65 mA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 3 V

电源电压Min 18 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD4503BM96引脚图与封装图

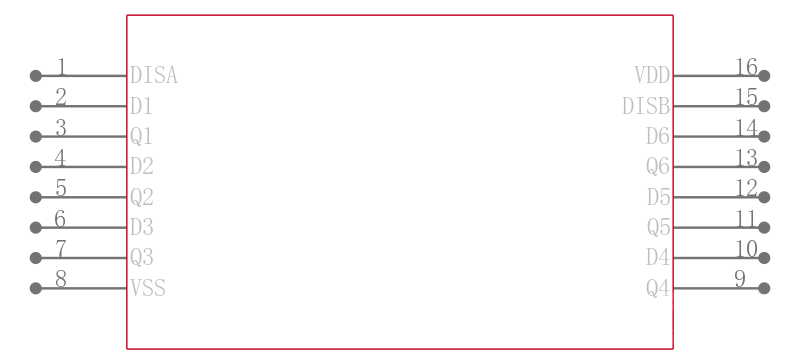

CD4503BM96引脚图
CD4503BM96封装图
CD4503BM96封装焊盘图
在线购买CD4503BM96
型号: CD4503BM96
制造商: TI 德州仪器
描述:CMOS六缓冲器 CMOS HEX BUFFER
替代型号CD4503BM96
型号/品牌 代替类型 替代型号对比

CD4503BM96

TI 德州仪器

当前型号

当前型号

CD4503BME4

德州仪器

完全替代

CD4503BM96和CD4503BME4的区别

CD4503BM

德州仪器

类似代替

CD4503BM96和CD4503BM的区别

CD4503BMT

德州仪器

类似代替

CD4503BM96和CD4503BMT的区别
