CD4010BPW

CD4010BPW图片1
CD4010BPW图片2
CD4010BPW图片3
CD4010BPW图片4
CD4010BPW图片5
CD4010BPW图片6
CD4010BPW图片7
CD4010BPW图片8
CD4010BPW图片9
CD4010BPW图片10
CD4010BPW图片11
CD4010BPW图片12
CD4010BPW图片13
CD4010BPW图片14
CD4010BPW图片15
CD4010BPW图片16
CD4010BPW图片17
CD4010BPW图片18
CD4010BPW图片19
CD4010BPW图片20
CD4010BPW概述

4000 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V

4000 系列反相器和缓冲器,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器


得捷:
IC BUFFER NON-INVERT 18V 16TSSOP


欧时:
### 4000 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V


立创商城:
CD4010BPW


德州仪器TI:
CMOS Hex Non-Inverting Buffer/Converter


贸泽:
缓冲器和线路驱动器 CMOS Hex Non-Inv Buffer/Converter


艾睿:
Buffer/Converter 6-CH Non-Inverting Push-Pull CMOS 16-Pin TSSOP Tube


安富利:
Buffer/Converter 6-CH Non-Inverting CMOS 16-Pin TSSOP Tube


Chip1Stop:
Buffer/Converter 6-CH Non-Inverting CMOS 16-Pin TSSOP Tube


Verical:
Buffer/Converter 6-CH Non-Inverting Push-Pull CMOS 16-Pin TSSOP Tube


CD4010BPW中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

通道数 6

位数 6

传送延迟时间 200 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 100 mW

输出电流驱动 -55.0 µA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CD4010BPW引脚图与封装图
CD4010BPW引脚图
CD4010BPW封装图

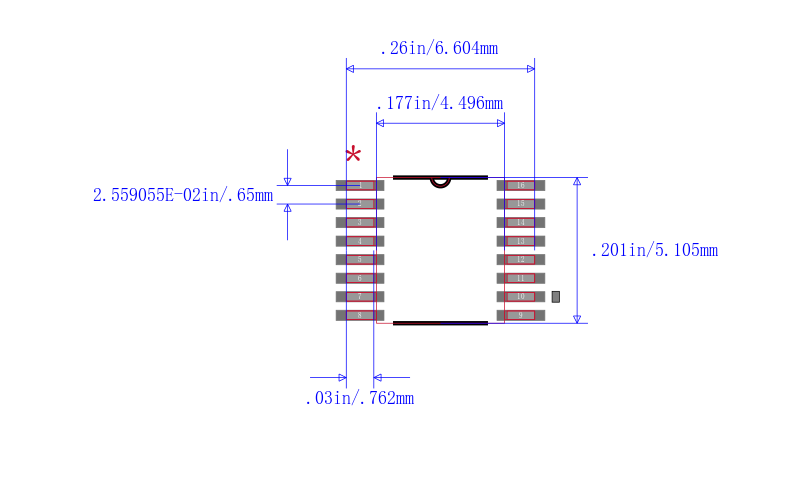

CD4010BPW封装焊盘图
在线购买CD4010BPW
型号: CD4010BPW
制造商: TI 德州仪器
描述:4000 系列反相器和缓冲器,Texas Instruments Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器 ### 4000 CMOS 逻辑系列,Texas Instruments CMOS 系列设备 宽工作电压范围:3 至 18V
替代型号CD4010BPW
型号/品牌 代替类型 替代型号对比

CD4010BPW

TI 德州仪器

当前型号

当前型号

CD4010BPWR

德州仪器

完全替代

CD4010BPW和CD4010BPWR的区别

CD4010BPWE4

德州仪器

完全替代

CD4010BPW和CD4010BPWE4的区别

CD4050BPWR

德州仪器

类似代替

CD4010BPW和CD4050BPWR的区别
