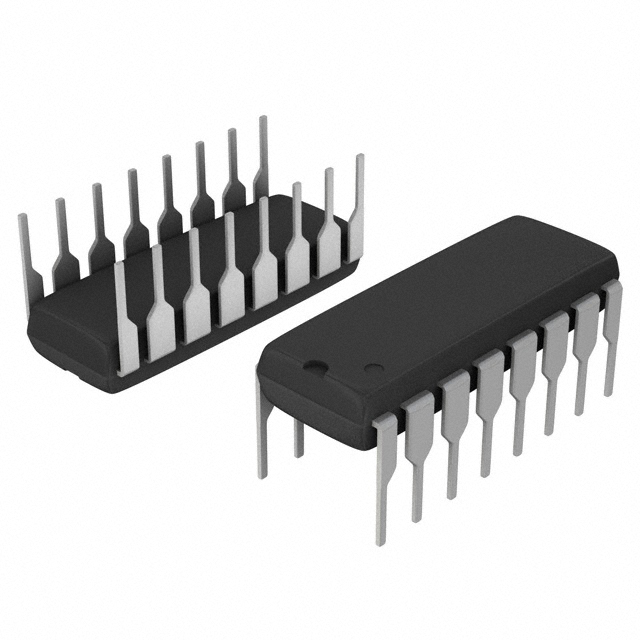

CD4502BE图片1

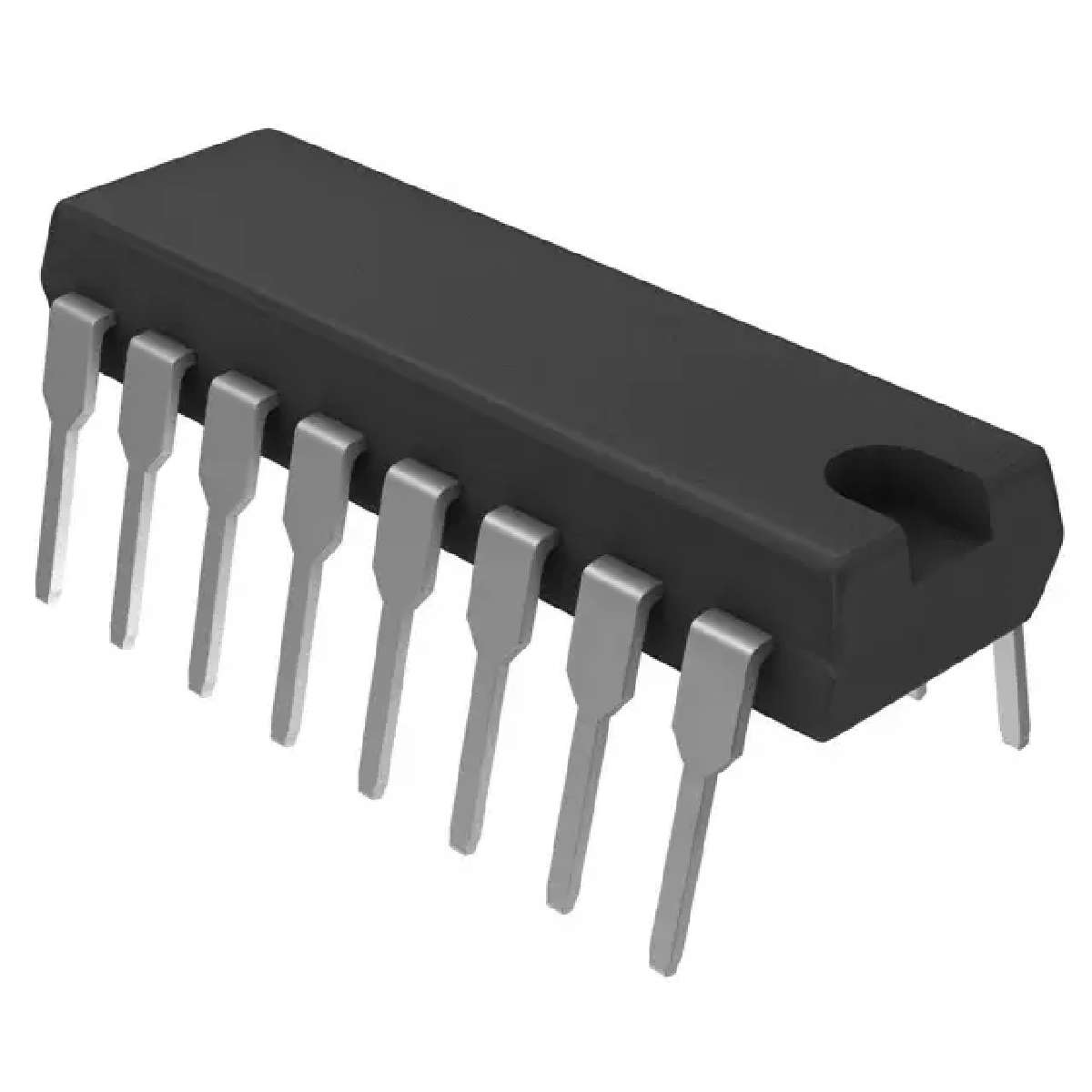

CD4502BE图片2

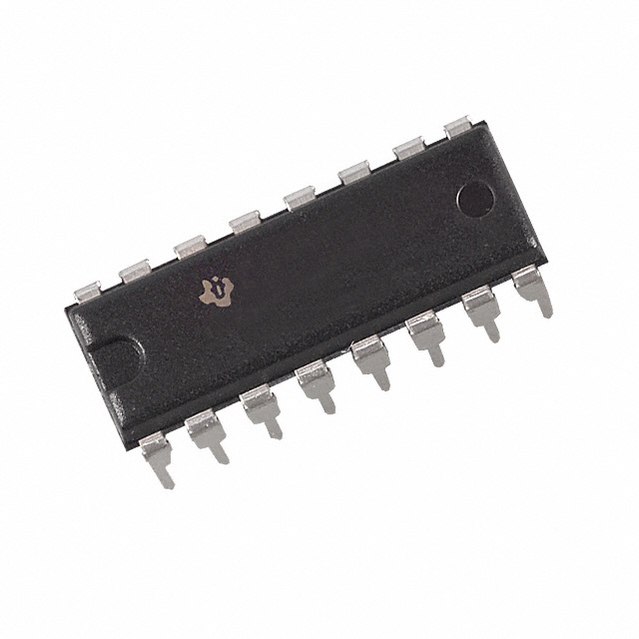

CD4502BE图片3

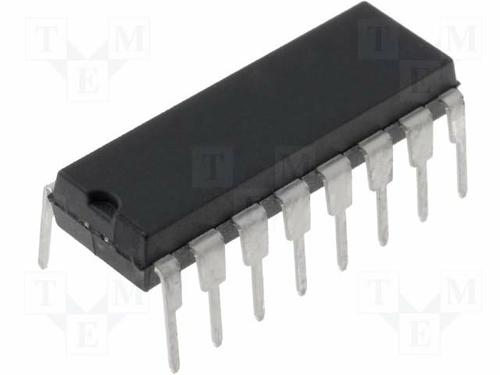

CD4502BE图片4

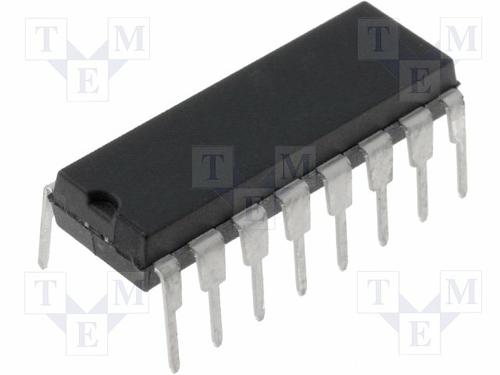

CD4502BE图片5

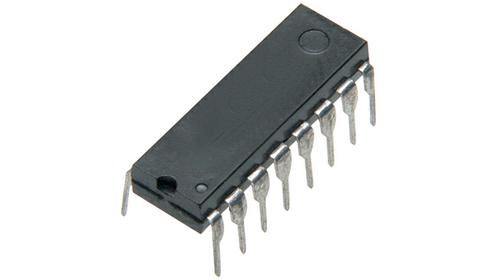

CD4502BE图片6
CD4502BE图片7
CD4502BE图片8
CD4502BE图片9
CD4502BE图片10
CD4502BE图片11
CD4502BE图片12
CD4502BE图片13
CD4502BE图片14
CD4502BE图片15
CD4502BE图片16
CD4502BE图片17
CD4502BE概述

CMOS选通六反相器/缓冲器 CMOS Strobed Hex Inverter/Buffer

The is a CMOS strobe Hex Inverter/Buffer with 3-state outputs. A logic 1 on the OUTPUT DISABLE input produces a high-impedance state in all six outputs. This feature permits common busing of the outputs, thus simplifying system design. A Logic 1 on the INHIBIT input switches all six outputs to logic 0 if the OUTPUT DISABLE input is a logic 0. This device is capable of driving two standard TTL loads, which is equivalent to six times the JEDEC B-series IOL standard.

.
Common output-disable control
.
Inhibit control
.
2 TTL-load output drive capability
.
100% Tested for quiescent current at 20V
.
5/10/15V Parametric ratings
.
Green product and no Sib/Br
CD4502BE中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

电路数 6

通道数 6

针脚数 16

位数 6

传送延迟时间 380 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

输入电容 5.00 pF

输出电流驱动 -167 µA

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

封装 DIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 信号处理, 工业, 自动化与过程控制

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CD4502BE引脚图与封装图
CD4502BE引脚图
CD4502BE封装图
CD4502BE封装焊盘图
在线购买CD4502BE
型号: CD4502BE
制造商: TI 德州仪器
描述:CMOS选通六反相器/缓冲器 CMOS Strobed Hex Inverter/Buffer
