CD4010BNSR概述

CMOS六缓冲器/转换器 CMOS HEX BUFFERS/CONVERTERS

This buffer and line driver from Texas Instruments is used to amplify an analog or digital signal by driving the input to the transmission line. This line driver has an operating temperature range of -55 °C to 125 °C. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. It has 6 channels per chip. This non-inverting device has a typical operating supply voltage of 3.3|5|9|12|15 V. Its minimum operating supply voltage of 3 V, while its maximum is 18 V.

CD4010BNSR中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

位数 6

传送延迟时间 200 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 100 mW

输出电流驱动 -55.0 µA

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD4010BNSR引脚图与封装图
CD4010BNSR引脚图
CD4010BNSR封装图

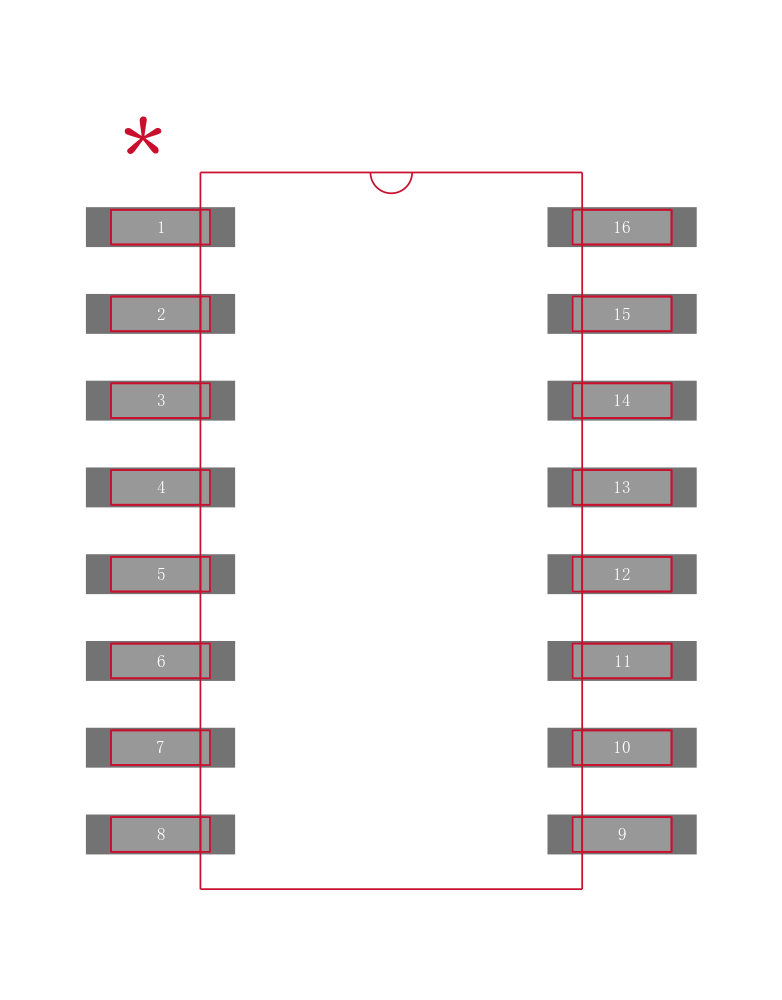

CD4010BNSR封装焊盘图
