CW252016-15NK参数规格_中文资料_数据手册PDF

CW252016-15NK概述

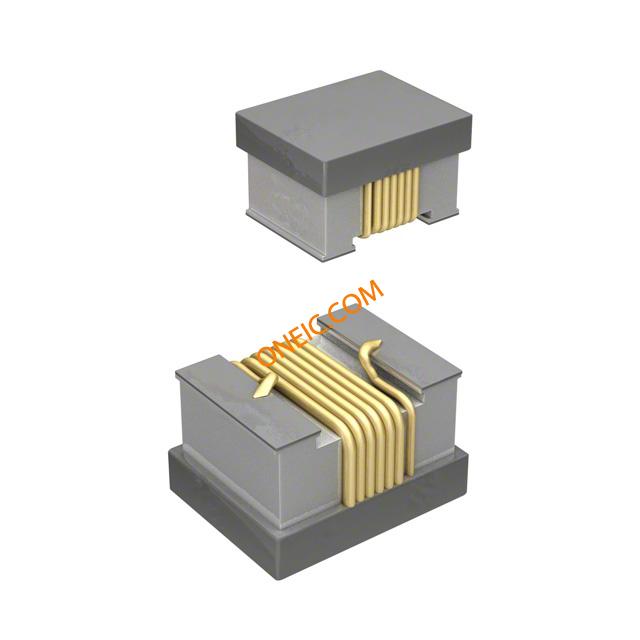

高Q值的片式电感器 High Q Chip Inductors

15 nH 无屏蔽绕线器 500 mA 100 毫欧最大 1008（2520 公制）

得捷:
FIXED IND 15NH 500MA 100MOHM SMD

贸泽:
Fixed Inductors 15nH 10%

艾睿:
Inductor Chip Wirewound 15nH 10% 100MHz 40Q-Factor Ceramic 500mA 100mOhm DCR 1008 T/R

Electro Sonic:
Inductor Chip Wirewound 15nH 20% 50MHz 50Q-Factor Ceramic 1A 100mOhm DCR 1008 T/R

CW252016-15NK中文资料参数规格

技术参数

额定电流 500 mA

容差 ±10 %

电感 15 nH

自谐频率 2.5 GHz

Q值 40.0

电感公差 ±10 %

测试频率 100 MHz

电阻DC） ≤100 mΩ

工作温度Max 125 ℃

工作温度Min 40 ℃

电阻DC Max 80 mΩ

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 2520

封装 1008

外形尺寸

长度 2.1 mm

宽度 1.5 mm

高度 1.3 mm

封装公制 2520

封装 1008

物理参数

工作温度 -40℃ ~ 125℃

导体材质 Copper

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CW252016-15NK引脚图与封装图

在线购买CW252016-15NK

型号： CW252016-15NK

制造商： Bourns J.W. Miller 伯恩斯

描述：高Q值的片式电感器 High Q Chip Inductors

立即咨询

替代型号CW252016-15NK

型号/品牌	代替类型	替代型号对比
CW252016-15NK Bourns J.W. Miller 伯恩斯	当前型号	当前型号
PM1008-15NM 伯恩斯	类似代替	CW252016-15NK和PM1008-15NM的区别
ELJ-NC15NKF 松下	功能相似	CW252016-15NK和ELJ-NC15NKF的区别
LEM2520T15NK 太诱	功能相似	CW252016-15NK和LEM2520T15NK的区别
