CW252016-3R9J参数规格_中文资料_数据手册PDF

CW252016-3R9J概述

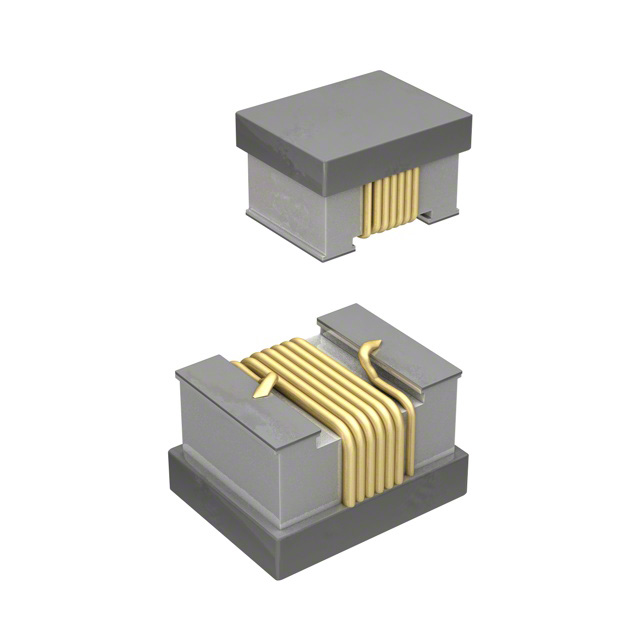

高Q值的片式电感器 High Q Chip Inductors

3.9µH Unshielded Inductor 180mA 3.6Ohm Max 1008 2520 Metric

立创商城:
3.9uH ±5% 3.6Ω

得捷:
FIXED IND 3.9UH 180MA 3.6OHM SMD

贸泽:
Fixed Inductors 3.9 UH 5%

艾睿:
Inductor Chip Wirewound 3.9uH 5% 7.9MHz 20Q-Factor Ferrite 180mA 3.6Ohm DCR 1008 T/R

安富利:
Ind Chip Wirewound 3.9uH 5% 7.9MHz 20Q-Factor Ferrite 180mA 1008 T/R

Electro Sonic:
Inductor Chip Wirewound 3.9uH 10% 7.9MHz 20Q-Factor Ferrite 180mA 3.6Ohm DCR 1008 T/R

CW252016-3R9J中文资料参数规格

技术参数

额定电流 180 mA

电感 3.9 µH

Q值 20

屏蔽 No

电感公差 ±5 %

测试频率 7.9 MHz

电阻DC） 3.6 Ω

工作温度Max 125 ℃

工作温度Min 40 ℃

电阻DC Max 3.6 Ω

封装参数

安装方式 Surface Mount

封装公制 2520

封装 1008

外形尺寸

长度 2.1 mm

宽度 1.5 mm

高度 1.3 mm

封装公制 2520

封装 1008

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

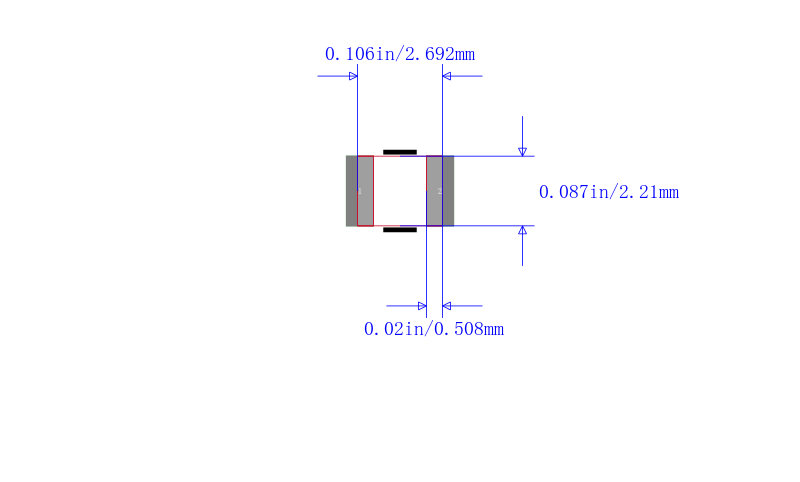

CW252016-3R9J引脚图与封装图

在线购买CW252016-3R9J

型号： CW252016-3R9J

制造商： Bourns J.W. Miller 伯恩斯

描述：高Q值的片式电感器 High Q Chip Inductors

替代型号CW252016-3R9J
