CW252016-82NJ概述

高Q值的片式电感器 High Q Chip Inductors

82nH Unshielded Inductor 600mA 220mOhm Max 1008 2520 Metric

得捷:
FIXED IND 82NH 600MA 220MOHM SMD

立创商城:
82nH ±5% 220mΩ

贸泽:
Fixed Inductors 82 NH 5% WIREWOUND

艾睿:
Inductor Chip Wirewound 82nH 5% 100MHz 60Q-Factor Ceramic 600mA 220mOhm DCR 1008 T/R

安富利:
Ind Chip Wirewound 82nH 5% 100MHz 60Q-Factor Ceramic 600mA 1008 T/R

Electro Sonic:
Inductor Chip Wirewound 82nH 10% 100MHz 60Q-Factor Ceramic 600mA 220mOhm DCR 1008 T/R

CW252016-82NJ中文资料参数规格

技术参数

额定电流 600 mA

电感 82 nH

Q值 60

屏蔽 No

电感公差 ±5 %

测试频率 100 MHz

电阻DC） 220 mΩ

工作温度Max 125 ℃

工作温度Min 40 ℃

电阻DC Max 180 mΩ

封装参数

安装方式 Surface Mount

封装公制 2520

封装 1008

外形尺寸

长度 2.1 mm

宽度 1.5 mm

高度 1.3 mm

封装公制 2520

封装 1008

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

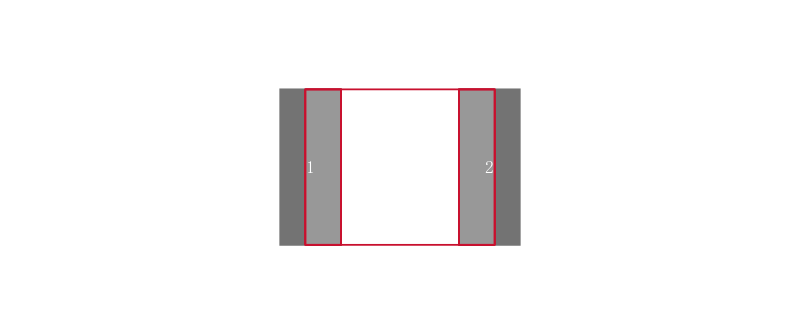

CW252016-82NJ引脚图与封装图

在线购买CW252016-82NJ

型号： CW252016-82NJ

制造商： Bourns J.W. Miller 伯恩斯

描述：高Q值的片式电感器 High Q Chip Inductors

替代型号CW252016-82NJ
