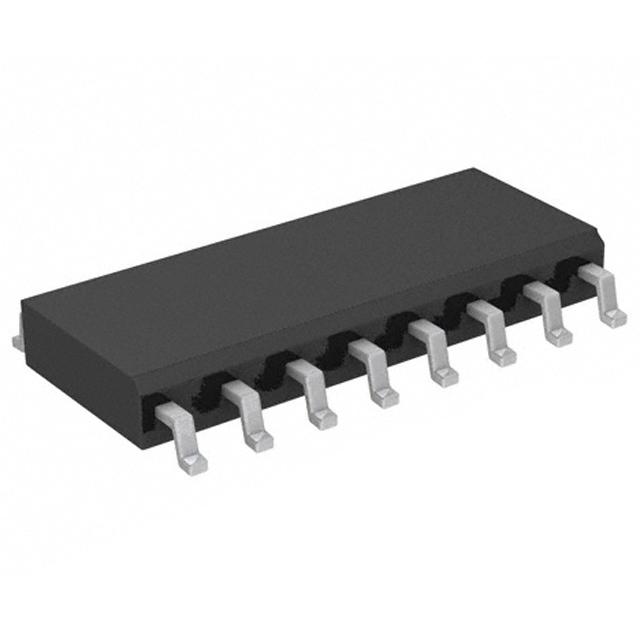

CD74HC367M图片1

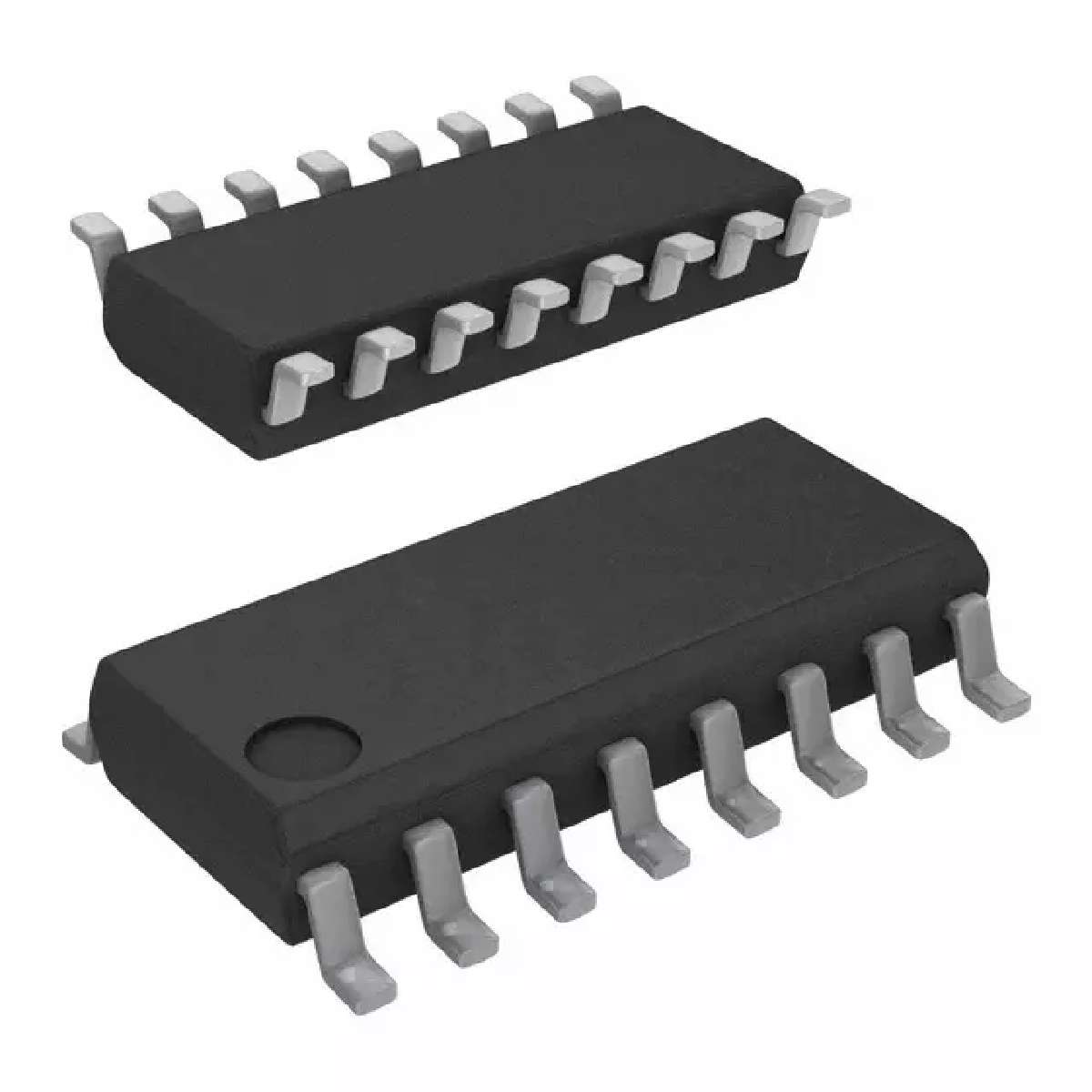

CD74HC367M图片2

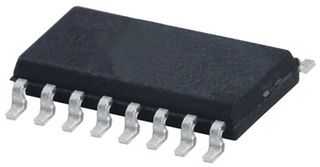

CD74HC367M图片3

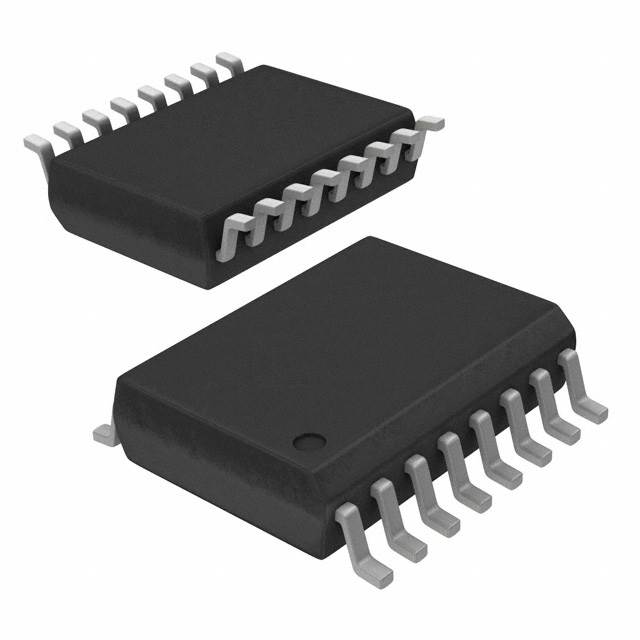

CD74HC367M图片4
CD74HC367M图片5
CD74HC367M图片6
CD74HC367M图片7
CD74HC367M图片8
CD74HC367M图片9
CD74HC367M图片10
CD74HC367M图片11
CD74HC367M图片12
CD74HC367M图片13
CD74HC367M图片14
CD74HC367M图片15
CD74HC367M图片16
CD74HC367M概述

高速CMOS逻辑六角缓冲器/线路驱动器,三态非反相和反相 High Speed CMOS Logic Hex Buffer/Line Driver, Three-State Non-Inverting and Inverting

Amplify analog and digital signals by driving the input to the transmission line with this buffer and line driver from Texas Instruments. With a 3-state output, this is power management at its best. This line driver has an operating temperature range of -55 °C to 125 °C. This device comes in tube packaging. It has 6 channels per chip. This non-inverting device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 6 V.

CD74HC367M中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 6

通道数 6

针脚数 16

位数 6

传送延迟时间 26.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CD74HC367M引脚图与封装图
CD74HC367M引脚图
CD74HC367M封装图
CD74HC367M封装焊盘图
在线购买CD74HC367M
型号: CD74HC367M
制造商: TI 德州仪器
描述:高速CMOS逻辑六角缓冲器/线路驱动器,三态非反相和反相 High Speed CMOS Logic Hex Buffer/Line Driver, Three-State Non-Inverting and Inverting
替代型号CD74HC367M
型号/品牌 代替类型 替代型号对比

CD74HC367M

TI 德州仪器

当前型号

当前型号

CD74HC367E

德州仪器

完全替代

CD74HC367M和CD74HC367E的区别

CD74HC367MT

德州仪器

完全替代

CD74HC367M和CD74HC367MT的区别

CD74HC367M96E4

德州仪器

完全替代

CD74HC367M和CD74HC367M96E4的区别
