CD4029BEE4概述

4000 系列计数器和移位寄存器,Texas InstrumentsTexas Instruments 系列计数器和移位寄存器来自 4000 系列 CMOS 逻辑系列### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V

4000 系列计数器和移位寄存器,Texas Instruments

Texas Instruments 系列计数器和移位寄存器来自 4000 系列 CMOS 逻辑系列

### 4000 CMOS 逻辑系列,Texas Instruments

CMOS 系列设备

宽工作电压范围:3 至 18V


得捷:
IC PRESET UP/DWN COUNTER 16-DIP


欧时:
### 4000 系列计数器和移位寄存器,Texas InstrumentsTexas Instruments 系列计数器和移位寄存器来自 4000 系列 CMOS 逻辑系列### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V


艾睿:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin PDIP Tube


Chip1Stop:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin PDIP Tube


Verical:
Counter Single 4-Bit Async Binary/Decade UP/Down 16-Pin PDIP Tube


德州仪器TI:
CMOS Presettable Up/Down Counter


CD4029BEE4中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 4

时钟频率 11.0 MHz

位数 4

电压波节 5.00 V, 10.0 V, 15.0 V

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

封装参数

安装方式 Through Hole

引脚数 16

封装 PDIP-16

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD4029BEE4引脚图与封装图

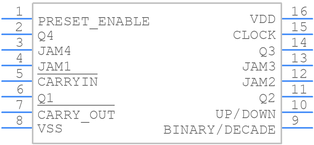

CD4029BEE4引脚图
CD4029BEE4封装图
CD4029BEE4封装焊盘图
在线购买CD4029BEE4
型号: CD4029BEE4
制造商: TI 德州仪器
描述:4000 系列计数器和移位寄存器,Texas Instruments Texas Instruments 系列计数器和移位寄存器来自 4000 系列 CMOS 逻辑系列 ### 4000 CMOS 逻辑系列,Texas Instruments CMOS 系列设备 宽工作电压范围:3 至 18V
替代型号CD4029BEE4
型号/品牌 代替类型 替代型号对比

CD4029BEE4

TI 德州仪器

当前型号

当前型号

CD4029BM96

德州仪器

完全替代

CD4029BEE4和CD4029BM96的区别

CD4029BPWR

德州仪器

完全替代

CD4029BEE4和CD4029BPWR的区别

CD4029BNSR

德州仪器

完全替代

CD4029BEE4和CD4029BNSR的区别
