CD4044BDG4参数规格_中文资料_数据手册PDF

CD4044BDG4概述

Latch Transparent 3-ST 4CH SR-Type 16Pin SOIC Tube

Quad NOR 3-State R/S Latches CD4043B

Quad NAND 3-State R/S Latches CD4044B

得捷:
IC QUAD NAND R/S LATCH 16-SOIC

艾睿:
Latch Transparent 3-ST 4-CH SR-Type 16-Pin SOIC Tube

Chip1Stop:
Latch Transparent 3-ST 4-CH SR-Type 16-Pin SOIC Tube

Verical:
Latch Transparent 3-ST 4-CH SR-Type 16-Pin SOIC Tube

Newark:
# TEXAS INSTRUMENTS CD4044BDG4 Latch, CD4044, SR, Tri State, 50 ns, 6.8 mA, SOIC

CD4044BDG4中文资料参数规格

技术参数

电源电压DC 3.00V min

输出接口数 4

输出电流 6.8 mA

位数 4

电压波节 5.00 V, 10.0 V, 15.0 V

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

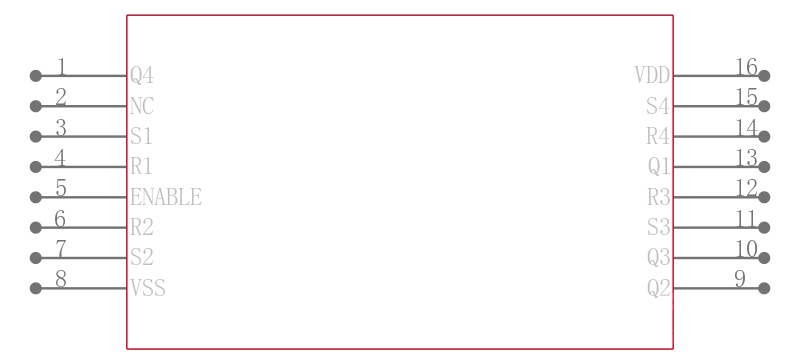

CD4044BDG4引脚图与封装图

在线购买CD4044BDG4

型号： CD4044BDG4

制造商： TI 德州仪器

描述：Latch Transparent 3-ST 4CH SR-Type 16Pin SOIC Tube

替代型号CD4044BDG4
