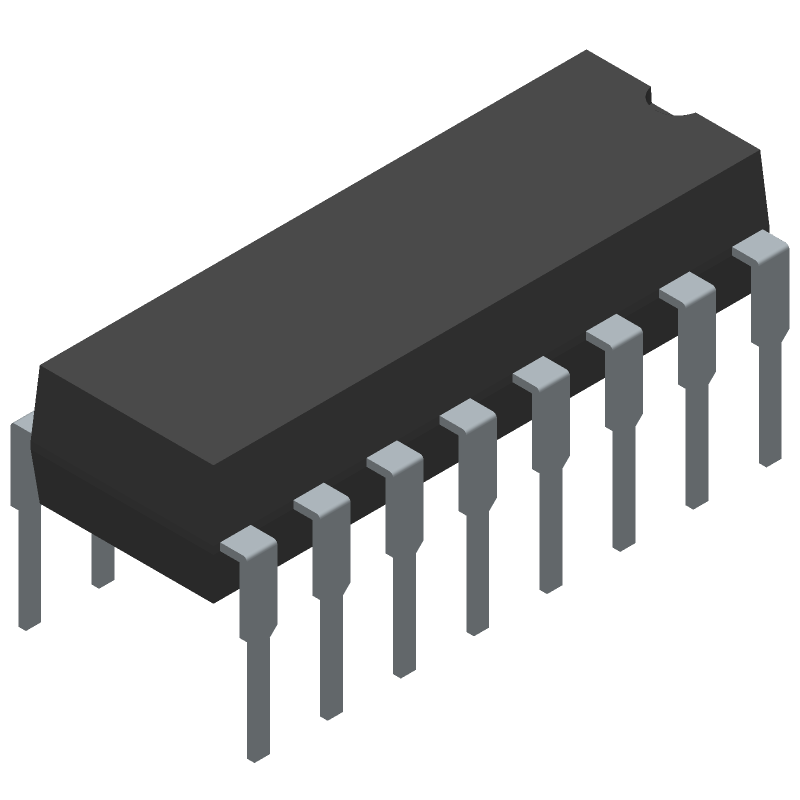

CD74HC259E

CD74HC259E图片1
CD74HC259E图片2
CD74HC259E图片3
CD74HC259E图片4
CD74HC259E图片5
CD74HC259E图片6
CD74HC259E图片7
CD74HC259E图片8
CD74HC259E图片9
CD74HC259E图片10
CD74HC259E图片11
CD74HC259E图片12
CD74HC259E图片13
CD74HC259E图片14
CD74HC259E图片15
CD74HC259E图片16
CD74HC259E图片17
CD74HC259E概述

TEXAS INSTRUMENTS  CD74HC259E  逻辑芯片, 8位可寻址锁存器, 16DIP

74HC 系列触发器和闩锁,Texas Instruments

Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列触发器和闩锁。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。

高速 CMOS 逻辑

工作电压:2 至 6 V

兼容性:输入 CMOS、输出 CMOS

### 74HC 系列


德州仪器TI:
High Speed CMOS Logic 8-Bit Addressable Latch


欧时:
### 74HC 系列触发器和闩锁,Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列触发器和闩锁。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。### 74HC 系列


得捷:
IC ADDRESSABLE LATCH 16-DIP


e络盟:
TEXAS INSTRUMENTS  CD74HC259E  逻辑芯片, 8位可寻址锁存器, 16DIP


艾睿:
Latch Addressable 8-CH D-Type 16-Pin PDIP Tube


安富利:
Latch Addressable 8-CH D-Type 16-Pin PDIP Tube


Chip1Stop:
Latch Addressable 8-CH D-Type 16-Pin PDIP Tube


TME:
IC: digital; 8bit, latch; 2÷6VDC; THT; DIP16; Series: HC; -55÷125°C


Verical:
Latch Addressable 8-CH D-Type 16-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  CD74HC259E  Latch, HC Family, Addressable, 5.2 mA, 15 ns, 2 V, 6 V, DIP


DeviceMart:
IC ADDRESSABLE LATCH 16-DIP


Win Source:
IC ADDRESSABLE LATCH 16-DIP


CD74HC259E中文资料参数规格
技术参数

电源电压DC 2.00V min

输出接口数 8

输出电流 5.2 mA

电路数 2

通道数 8

针脚数 16

位数 8

极性 Non-Inverting

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD74HC259E引脚图与封装图
CD74HC259E引脚图
CD74HC259E封装图
CD74HC259E封装焊盘图
在线购买CD74HC259E
型号: CD74HC259E
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD74HC259E  逻辑芯片, 8位可寻址锁存器, 16DIP
替代型号CD74HC259E
型号/品牌 代替类型 替代型号对比

CD74HC259E

TI 德州仪器

当前型号

当前型号

CD74HC259EG4

德州仪器

完全替代

CD74HC259E和CD74HC259EG4的区别

CD74HC259EE4

德州仪器

类似代替

CD74HC259E和CD74HC259EE4的区别

M74HC259B1R

意法半导体

功能相似

CD74HC259E和M74HC259B1R的区别
