CAVCH4T245MRSVREP概述

可配置电压转换和三态输出的4位双电源总线收发器 4-BIT DUAL-SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS

If you are looking for a device to shift between voltage levels in your microprocessor-based circuit, then the level translator from Texas Instruments is for you. With a 3-state output, this is power management at its best. This level shifter has an operating temperature range of -55 °C to 125 °C. In order to guarantee safe delivery and allow for quick mounting of this component after delivery, it will be enclosed in tape and reel packaging during shipment. This device has a typical operating supply voltage of 1.8|2.5|3.3 V. Its minimum operating supply voltage of 1.2 V, while its maximum is 3.6 V.

CAVCH4T245MRSVREP中文资料参数规格
技术参数

电源电压DC 1.20V ~ 3.60V

电路数 2

通道数 4

位数 4

传送延迟时间 6.90 ns

电压波节 3.30 V, 2.50 V, 1.80 V, 1.50 V, 1.20 V

工作温度Max 125 ℃

工作温度Min -55 ℃

输出通道数 2

电源电压 1.2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 UQFN-16

外形尺寸

封装 UQFN-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CAVCH4T245MRSVREP引脚图与封装图
CAVCH4T245MRSVREP引脚图

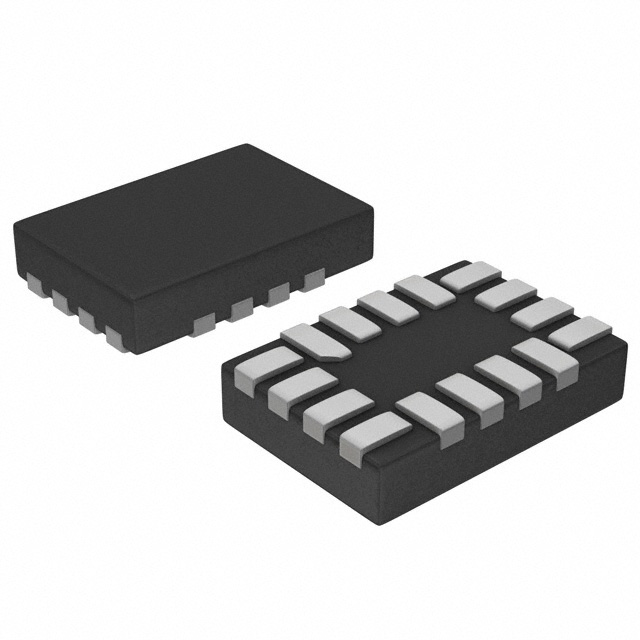

CAVCH4T245MRSVREP封装图
CAVCH4T245MRSVREP封装焊盘图
在线购买CAVCH4T245MRSVREP
型号: CAVCH4T245MRSVREP
制造商: TI 德州仪器
描述:可配置电压转换和三态输出的4位双电源总线收发器 4-BIT DUAL-SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS
