CD54HCT03F3A参数规格_中文资料_数据手册PDF

CD54HCT03F3A中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

传送延迟时间 36.0 ns

电压波节 5.00 V

逻辑门个数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP-16

外形尺寸

长度 19.56 mm

宽度 6.92 mm

高度 4.57 mm

封装 CDIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

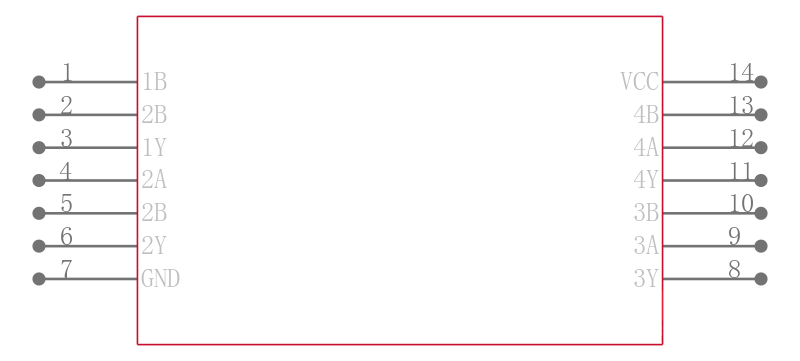

CD54HCT03F3A引脚图与封装图

在线购买CD54HCT03F3A

型号： CD54HCT03F3A

制造商： TI 德州仪器

描述：高速CMOS逻辑四路2输入与非门与漏极开路 High-Speed CMOS Logic Quad 2-Input NAND Gate with Open Drain

替代型号CD54HCT03F3A

型号/品牌

代替类型

替代型号对比

CD54HCT03F3A

TI 德州仪器

当前型号

CD74HCT03E

德州仪器

完全替代

CD74HCT03EE4

德州仪器

完全替代
