CD4503BMT参数规格_中文资料_数据手册PDF

CD4503BMT概述

CMOS六缓冲器 CMOS HEX BUFFER

Hi9gh-Voltage Type 20-Volt Rating 3-State Non-Inverting Type

得捷:
IC BUFFER NON-INVERT 18V 16SOIC

艾睿:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin SOIC T/R

Chip1Stop:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin SOIC T/R

CD4503BMT中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

传送延迟时间 150 ns

电压波节 5.00 V, 10.0 V, 15.0 V

输出电流驱动 -2.65 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

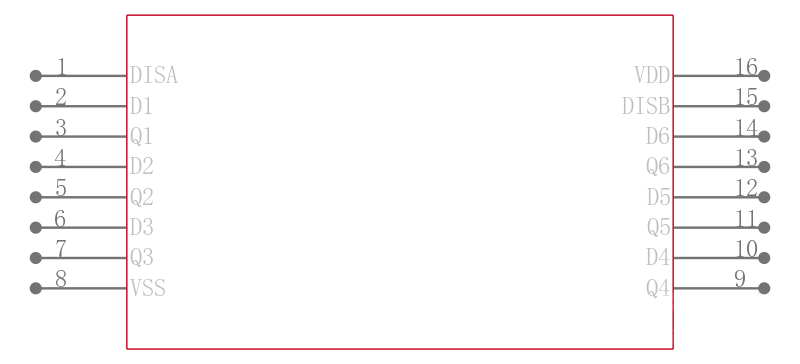

CD4503BMT引脚图与封装图

在线购买CD4503BMT

型号： CD4503BMT

描述：CMOS六缓冲器 CMOS HEX BUFFER

替代型号CD4503BMT
