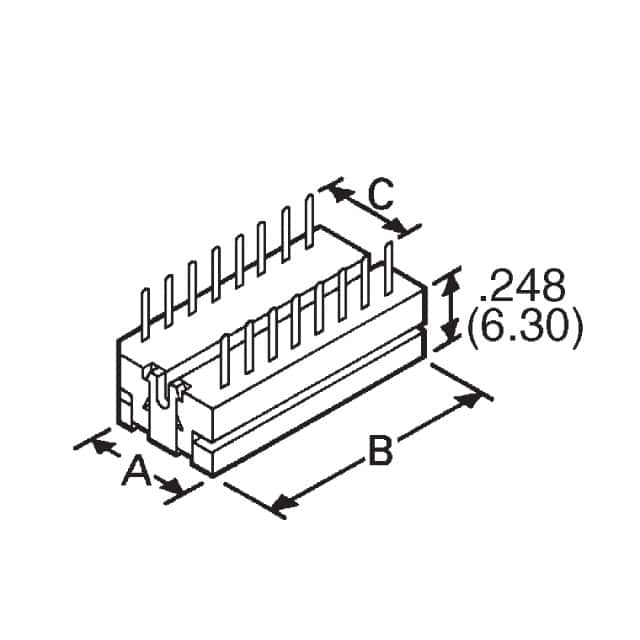

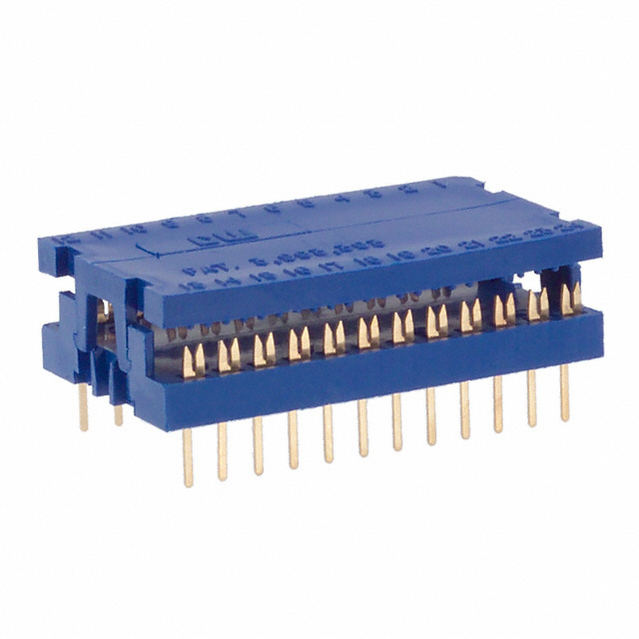

CWR-130-24-0000图片1

CWR-130-24-0000图片2

CWR-130-24-0000图片3

CWR-130-24-0000图片4

CWR-130-24-0000概述

Connector Dip 24Pin Gold Idc

24 位置带状电缆，DIP 针座蓝色 IDC 28-30 AWG，绞合或实心通孔

得捷:
CONN DIP HDR IDC 24POS VERT

贸泽:
Headers & Wire Housings

CWR-130-24-0000中文资料参数规格

技术参数

触点数 24

触点电镀 Gold

排数 2

针脚数 24

安装角度 90.0 °

封装参数

安装方式 Through Hole

引脚间距 1.27 mm

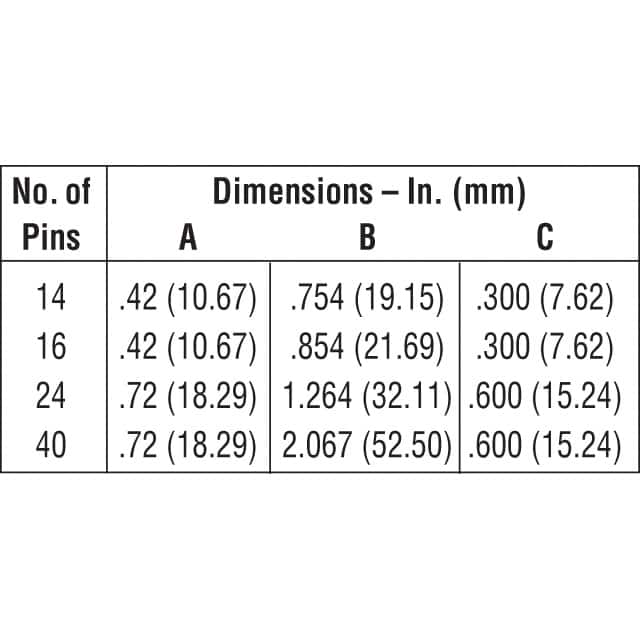

外形尺寸

长度 32.1 mm

宽度 18.3 mm

高度 6.30 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Blue

颜色 Blue

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CWR-130-24-0000引脚图与封装图

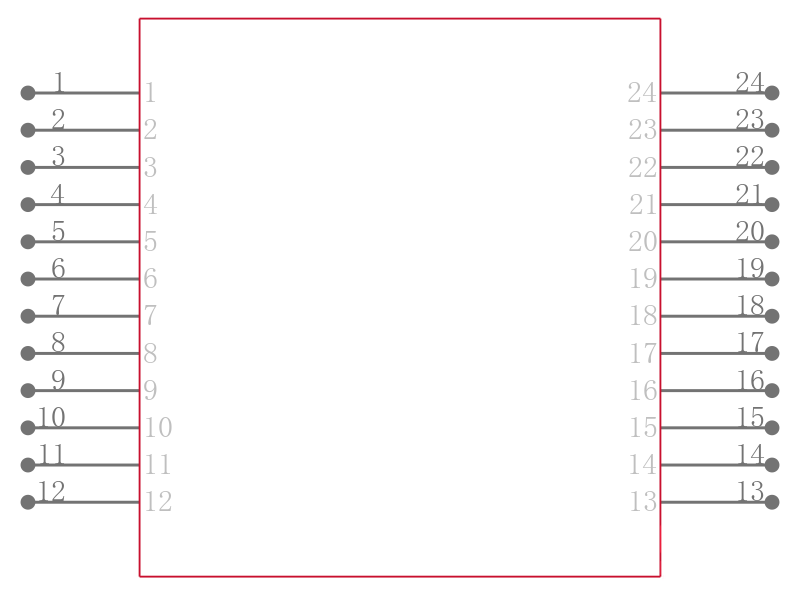

CWR-130-24-0000引脚图

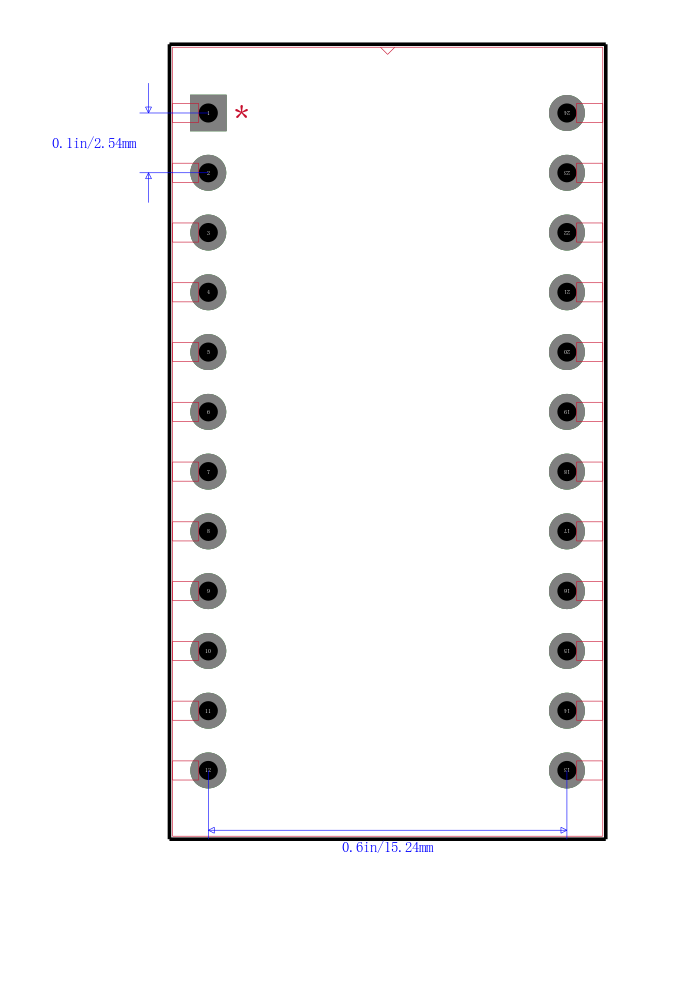

CWR-130-24-0000封装图

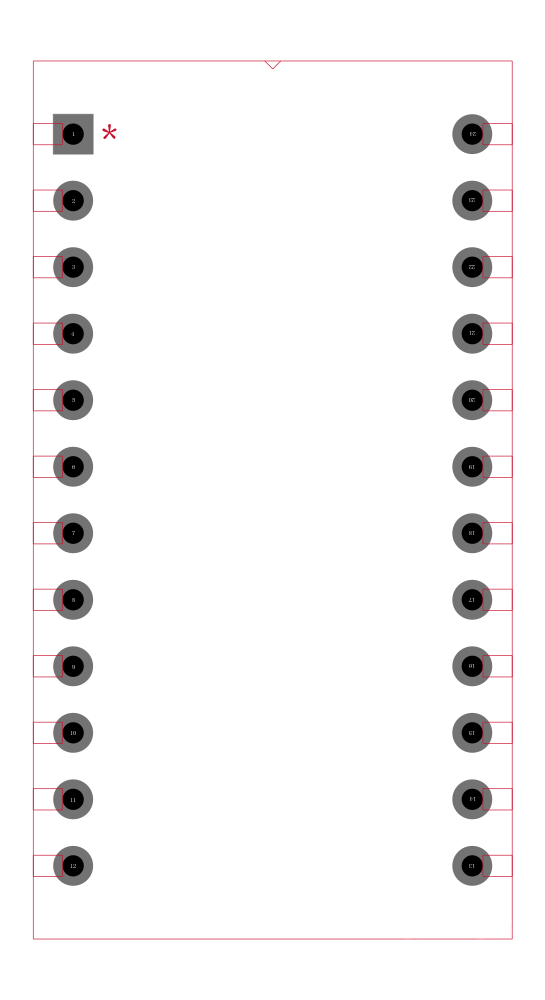

CWR-130-24-0000封装焊盘图

在线购买CWR-130-24-0000

型号： CWR-130-24-0000

制造商： CW Industries

描述：Connector Dip 24Pin Gold Idc
