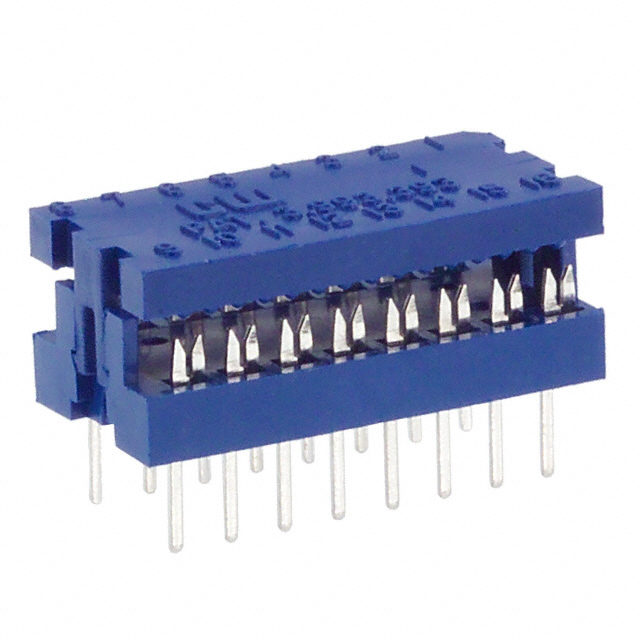

CWR-130-16-0003图片1

CWR-130-16-0003图片2

CWR-130-16-0003概述

Connector Dip 16Pin Tin Idc

16 位置带状电缆，DIP 针座连接器蓝色 IDC 28-30 AWG，绞合或实心通孔

得捷:
CONN DIP HDR IDC 16POS VERT

CWR-130-16-0003中文资料参数规格

技术参数

触点数 16

触点电镀 Tin

排数 2

针脚数 16

安装角度 90.0 °

封装参数

安装方式 Through Hole

引脚间距 1.27 mm

外形尺寸

长度 21.7 mm

宽度 10.7 mm

高度 6.30 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Blue

颜色 Blue

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

CWR-130-16-0003引脚图与封装图

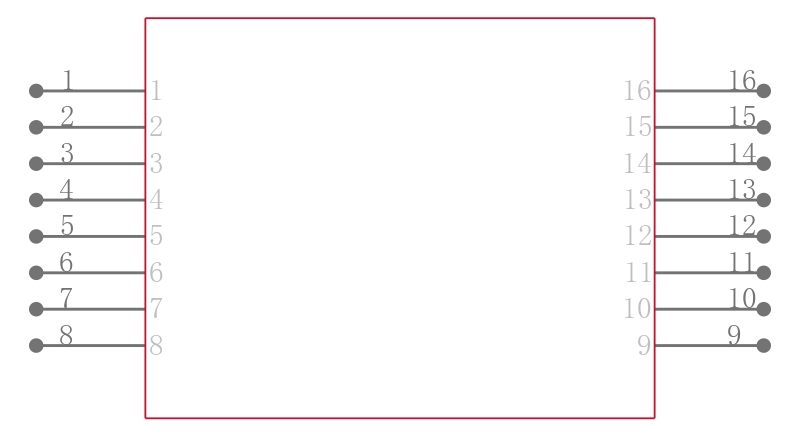

CWR-130-16-0003引脚图

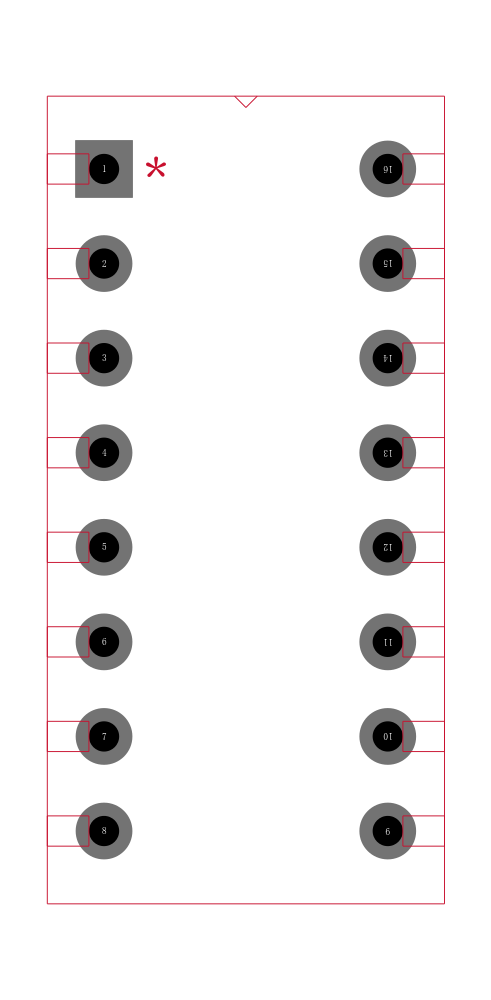

CWR-130-16-0003封装图

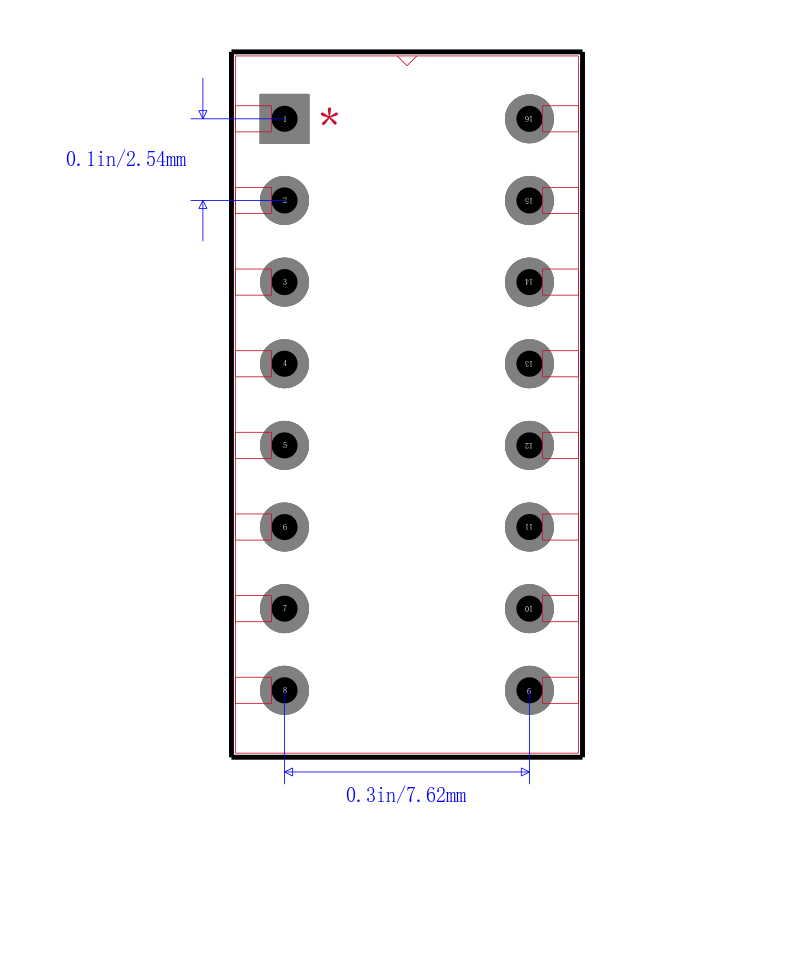

CWR-130-16-0003封装焊盘图

在线购买CWR-130-16-0003

型号： CWR-130-16-0003

制造商： CW Industries

描述：Connector Dip 16Pin Tin Idc

替代型号CWR-130-16-0003

型号/品牌

代替类型

替代型号对比

CWR-130-16-0003

CW Industries

当前型号

当前型号

CWR-130-16-0203

CW Industries

完全替代

CWR-130-16-0003和CWR-130-16-0203的区别
