CNY17F-4XSM概述

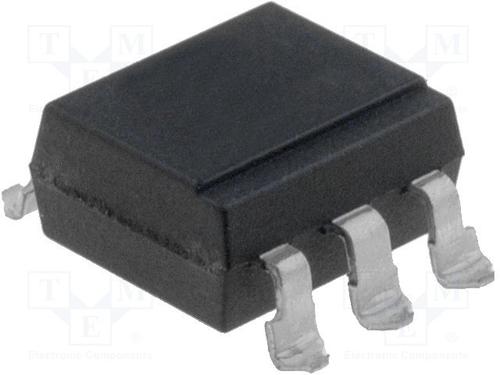

ISOCOM CNY17F-4XSM 光电耦合器, 晶体管输出, 1通道, 表面安装DIP, 6 引脚, 60 mA, 5.3 kV, 160 %
The is a 1-channel 6-pin non-base lead Optically Coupled Isolator consists of infrared light emitting diode and NPN silicon phototransistor. It is suitable for DC motor controllers, signal transmission between systems of different potentials and impedances.
- .
- Base pin unconnected for improved noise immunity in high EMI environment
- .
- 70V Minimum high BVCEO
- .
- 60mA Forward current
- .
- 6V Reverse voltage
- .
- 200mW Total power dissipation
CNY17F-4XSM中文资料参数规格
技术参数
上升/下降时间 2 µs
输出电压 70.0 V
通道数 1
针脚数 6
正向电压 1.2 V
输入电流 60 mA
上升时间 4.6 µs
隔离电压 5.3 kV
正向电流 60 mA
输出电压Max 70 V
正向电压Max 1.65 V
正向电流Max 60 mA
下降时间 15 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 6
封装 DIP-6
外形尺寸
封装 DIP-6
物理参数
工作温度 -55℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Each
制造应用 工业, 信号处理, Signal Processing, Industrial, 电机驱动与控制, Motor Drive & Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
