C90-3102R14S-2P

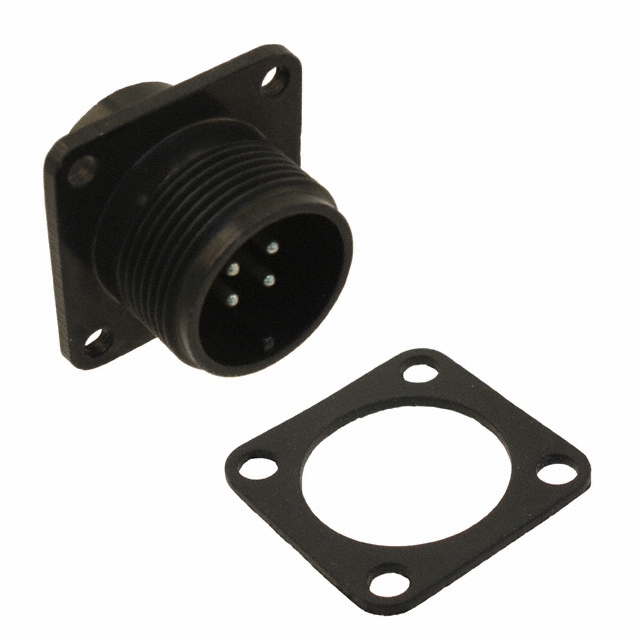

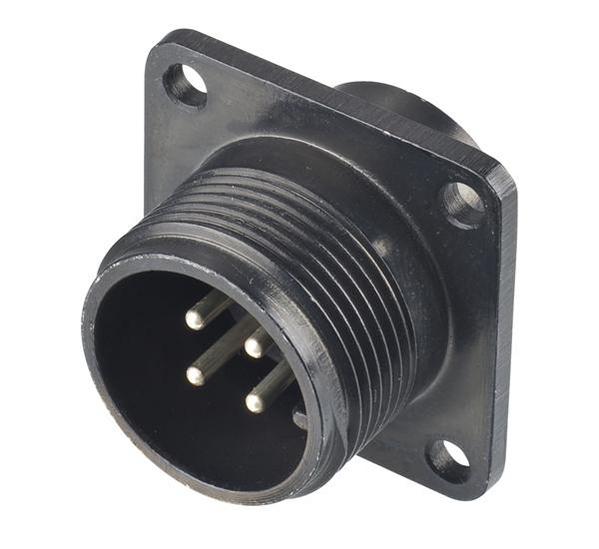

C90-3102R14S-2P图片1
C90-3102R14S-2P图片2
C90-3102R14S-2P图片3
C90-3102R14S-2P图片4
C90-3102R14S-2P图片5
C90-3102R14S-2P图片6
C90-3102R14S-2P概述

HARWIN  C90-3102R14S-2P  圆形连接器, MIL-C-5015系列, 插座, 4 触点, 公, 焊接, 面板安装

4(电源) 针位圆形 插座,公形引脚 焊杯


得捷:
CONN RCPT MALE 4P SOLDER CUP


e络盟:
圆形连接器, MIL-C-5015系列, 面板安装插座, 4 触点, 焊接引脚, 铝合金主体


艾睿:
Conn Circular PIN 2 POS Solder Cup ST Panel Mount 2 Terminal 1 Port Pack


安富利:
Circular Panel Mount Connector, Receptacle shell, Male contacts, 4 x size 16 contacts, silver


Chip1Stop:
Conn Circular PIN 2 POS Solder Cup ST Panel Mount 2 Terminal 1 Port Bag


Newark:
# HARWIN  C90-3102R14S-2P  Circular Connector, MIL-C-5015 Series, Receptacle, 4, Pin, Solder, Panel Mount


C90-3102R14S-2P中文资料参数规格
技术参数

触点数 4

极性 Male

触点电镀 Silver

额定电流 13 A

绝缘电阻 5000 MΩ

针脚数 4

拔插次数 500

额定电流Max 13 A

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 1000 VAC

额定电压 200VAC, 250VDC

封装参数

安装方式 Solder, Panel

外形尺寸

宽度 30.18 mm

高度 30.18 mm

物理参数

颜色 Black

触点材质 Copper Alloy

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 汽车级,工业级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

在线购买C90-3102R14S-2P
型号: C90-3102R14S-2P
制造商: Harwin
描述:HARWIN  C90-3102R14S-2P  圆形连接器, MIL-C-5015系列, 插座, 4 触点, 公, 焊接, 面板安装
替代型号C90-3102R14S-2P
型号/品牌 代替类型 替代型号对比

C90-3102R14S-2P

Harwin

当前型号

当前型号

M90-3102R14S-2P

Harwin

完全替代

C90-3102R14S-2P和M90-3102R14S-2P的区别

MS3102R14S-2P

ITT科能

功能相似

C90-3102R14S-2P和MS3102R14S-2P的区别
