CS51022ADBG参数规格_中文资料_数据手册PDF

CS51022ADBG概述

增强型电流模式PWM控制器 Enhanced Current Mode PWM Controller

反激，正激转换器，推挽稳压器正，可提供隔离输出升压/降压 - DC DC 切换控制器 IC 16-TSSOP

得捷:
IC REG CTRLR MULT TOP 16TSSOP

贸泽:
开关控制器 ANA ENHANCED PWM CTRL

艾睿:
Current Mode PWM Controller 1A 1000kHz 16-Pin TSSOP Rail

CS51022ADBG中文资料参数规格

技术参数

输出接口数 1

输出电流 1000 mA

上升时间 60 ns

开关频率 1000 kHz

占空比 83 %

最大占空比 83 %

下降时间 15 ns

工作温度Max 150 ℃

电源电压 8.2V ~ 20V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Rail

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

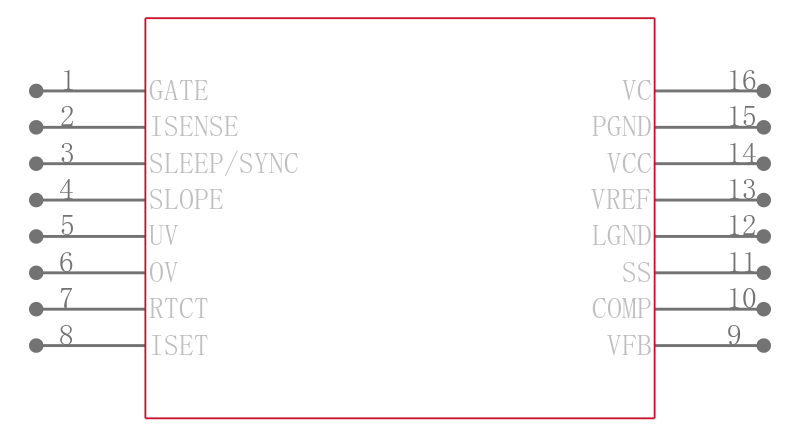

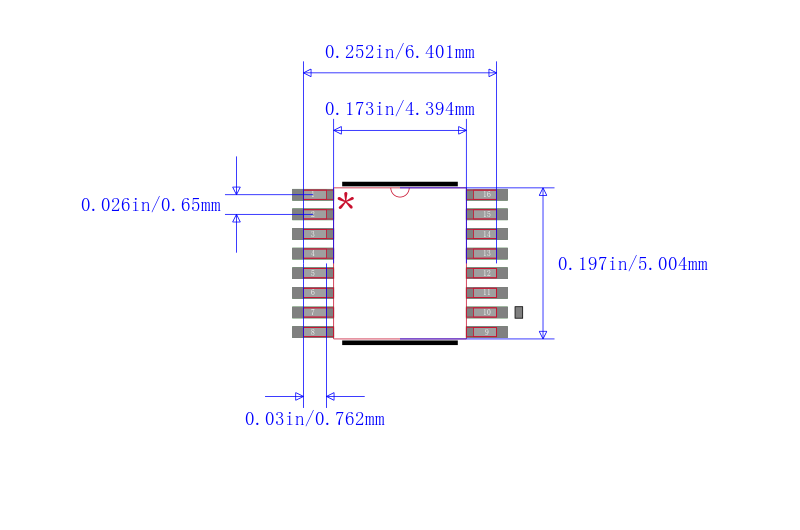

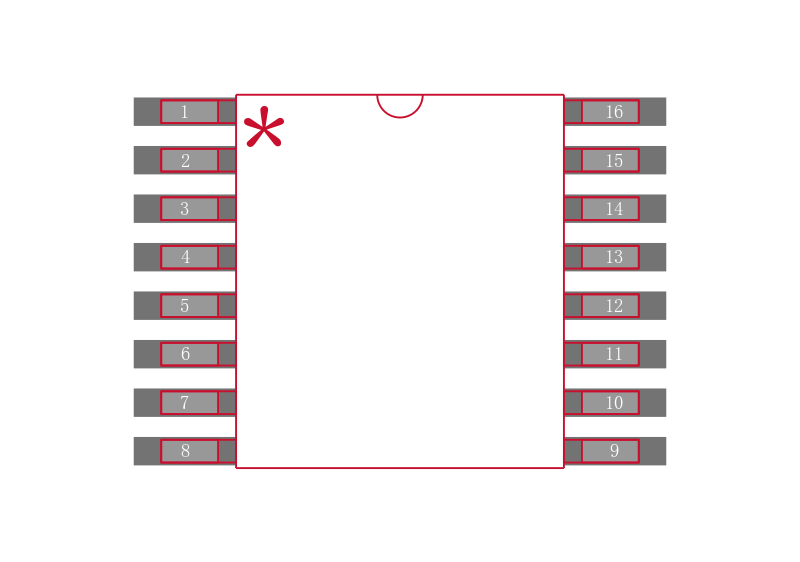

CS51022ADBG引脚图与封装图

在线购买CS51022ADBG

型号： CS51022ADBG

制造商： ON Semiconductor 安森美

描述：增强型电流模式PWM控制器 Enhanced Current Mode PWM Controller
