CW100505-1N0D

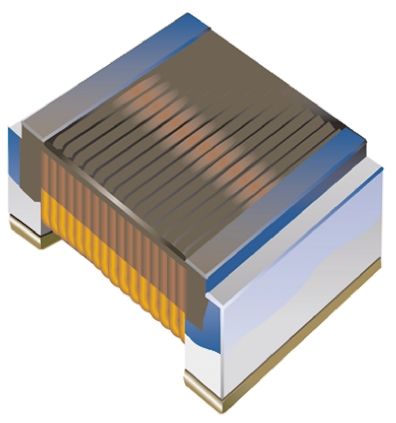

CW100505-1N0D图片1

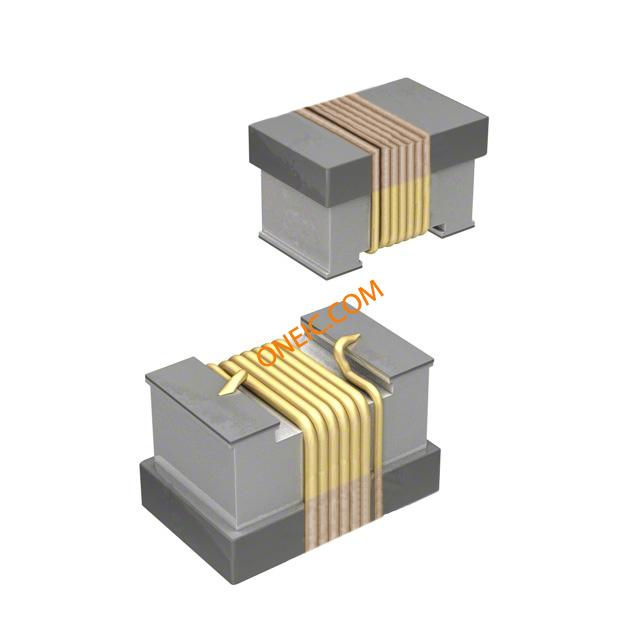

CW100505-1N0D图片2

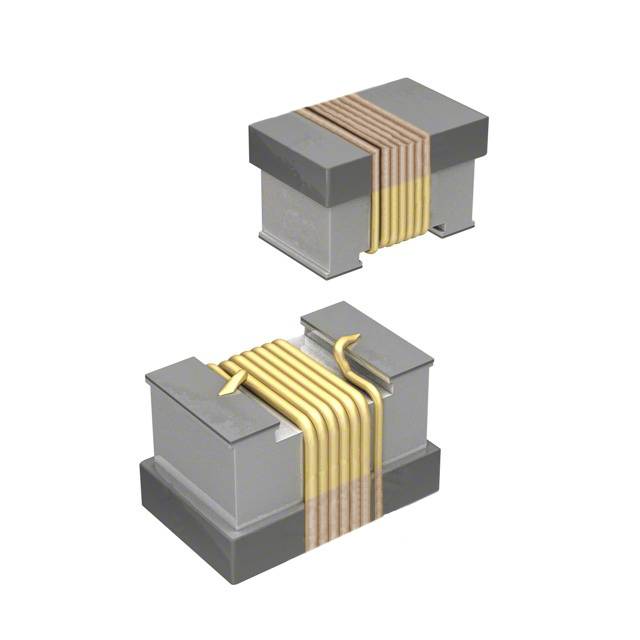

CW100505-1N0D图片3
CW100505-1N0D图片4
CW100505-1N0D图片5
CW100505-1N0D图片6
CW100505-1N0D图片7
CW100505-1N0D图片8
CW100505-1N0D图片9
CW100505-1N0D图片10
CW100505-1N0D概述

BOURNS  CW100505-1N0D  电感, 1nH, 1.36A, 0.3nH, 6GHZ, SMD

Bourns 0402 CW100505 系列线绕器(卷)

CW100505 系列 Q 陶瓷芯片电感器带陶瓷芯,可提供稳定的电气特性和高自谐振频率。 0402 格式 CW100505 系列电感器具有平顶表面,用于自动化装配。 CW100505 的应用包括:射频模块;手机;GPS 接收器;无线 PDA、LAN;CATV 过滤器、调谐器;电缆调制解调器、机顶盒


立创商城:
1nH ±0.3nH 45mΩ


得捷:
FIXED IND 1NH 1.36A 45 MOHM SMD


欧时:
### Bourns 0402 CW100505 系列线绕电感器(卷)CW100505 系列 Q 陶瓷芯片电感器带陶瓷芯,可提供稳定的电气特性和高自谐振频率。 0402 格式 CW100505 系列电感器具有平顶表面,用于自动化装配。 CW100505 的应用包括:射频模块;手机;GPS 接收器;无线 PDA、LAN;CATV 过滤器、调谐器;电缆调制解调器、机顶盒### 表面安装 0402 电感器(扼流圈)


贸泽:
Fixed Inductors 1.0nH +/-0.3nH 250 MHz 0.045ohms


e络盟:
电感, 1nH, 1.36A, 0.3nH, 6GHZ, SMD


艾睿:
Inductor RF Wirewound 0.001uH 0.3nH 250MHz 13Q-Factor Ceramic 1.36A 0.045Ohm DCR 0402 T/R


Allied Electronics:
Inductor; High Q; Ind 1 nH; Tol 0.3 nH; Cur-Rtg 1360 mA; SMT; 0402; DCR 0.045 Ohms


Newark:
# BOURNS  CW100505-1N0D  Surface Mount High Frequency Inductor, CW100505 Series, 1 nH, 1.36 A, 0402 [1005 Metric]


Electro Sonic:
Inductor General Purpose Chip Laser Cut 1nH 0.3nH 100MHz 8Q-Factor Alumina Ceramic 400mA 50mOhm DCR 0402 T/R


CW100505-1N0D中文资料参数规格
技术参数

额定电流 1.36 A

电感 1 nH

自谐频率 6 GHz

Q值 13.0

电感公差 ±0.3 nH

测试频率 250 MHz

电阻DC) 45 mΩ

额定电流DC 1.36 A

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 0.045 Ω

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.55 mm

高度 0.5 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

数据手册

CW100505-1N0D引脚图与封装图
CW100505-1N0D引脚图
CW100505-1N0D封装图
CW100505-1N0D封装焊盘图
在线购买CW100505-1N0D
型号: CW100505-1N0D
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  CW100505-1N0D  电感, 1nH, 1.36A, 0.3nH, 6GHZ, SMD
