CDSOD323-T24C-DSL概述

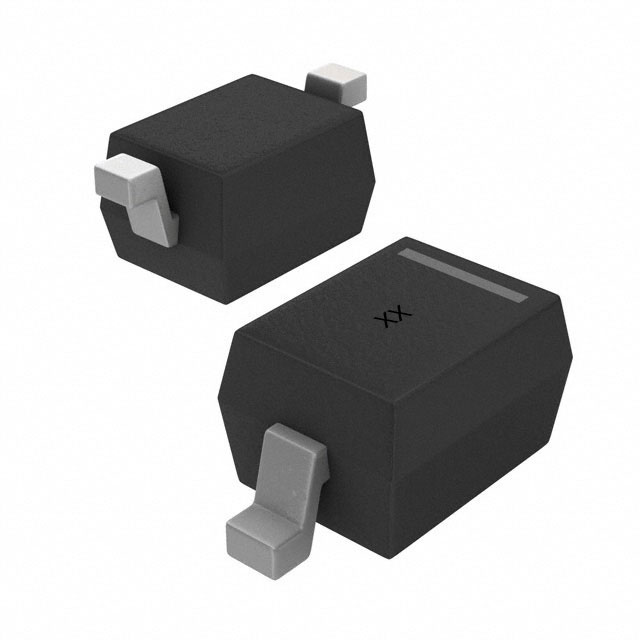

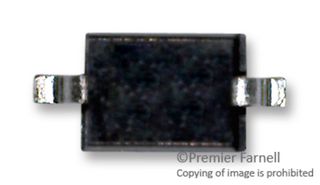

BOURNS CDSOD323-T24C-DSL TVS二极管, AEC-Q479, CDSOD323系列, 双向, 24 V, 43 V, SOD-323, 2 引脚

CDSOD323系列TVS阵列适合用于浪涌和静电保护应用. 可选择多种电压, 3至24V, 可选择单向或双向配置. 符合JEDEC标准, 可配合标准拾放设备, 扁平外形最大限度地减少滚动. 符合IEC 61000-4-2 ESD, IEC 61000-4-4 EFT and IEC 61000-4-5 surge 标准.

.: 保护一条线路或一个I/O端口

.: 双向配置

.: 最大静电保护: 30kV

.: ~3pF电容典型值

.: 替代0805 MLV设备

CDSOD323-T24C-DSL中文资料参数规格

技术参数

工作电压 24 V

击穿电压 26.7 V

针脚数 2

钳位电压 43 V

脉冲峰值功率 350 W

最小反向击穿电压 26.7 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作电压Max 24 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-323

外形尺寸

长度 1.6 mm

宽度 1.15 mm

高度 0.92 mm

封装 SOD-323

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用, 工业, 消费电子产品, 计算机和计算机周边, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

香港进出口证 NLR
