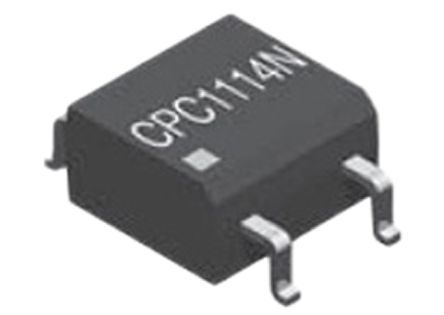

CPC1114N图片1

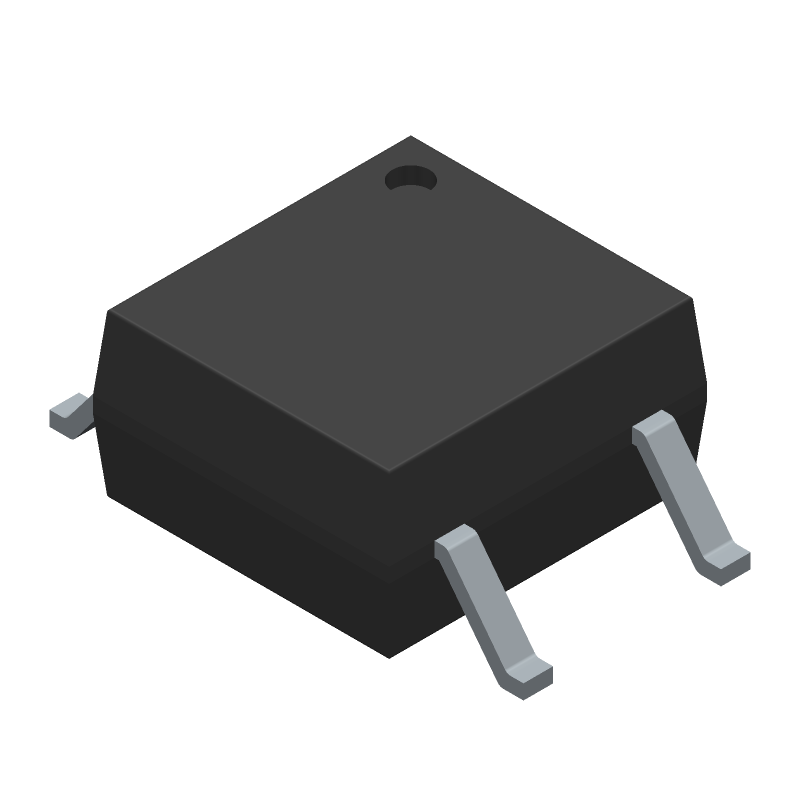

CPC1114N图片2
CPC1114N图片3
CPC1114N图片4
CPC1114N图片5
CPC1114N图片6
CPC1114N概述

CPC1114N 1-FORM-B 60 V 表面贴装 OptoMos 固态 继电器 - SOP-4

1-Form-B 1500 Vrms SOP OptoMOS 继电器,CPC

这些单极微型具有常闭 1-Form-B 触点和 4 引脚 SOP 封装。 通过利用光学耦合 MOSFET 技术,可提供 1500 Vrms 的输入至输出隔离。

输出由高效 MOSFET 开关和光伏晶粒以及著名的 OptoMos 架构构成。 输入为高效的红外 LED,提供光学耦合控制。

通过使用双模制垂直结构封装,能够成为最小的继电器之一。 这有助于提供至少优于其他较大 4 引脚 SOP 封装 20% 的板空间节省。

潜在应用

安全:无源红外线探测器 PIR、数据信号传输 和传感器电路

仪器仪表:多路复用器、数据采集、电子切换和输入/输出子系统

仪表(瓦特-小时、水、气)

医疗设备:病人/设备隔离

航空

传感器电路

仪器仪表

多路复用器

数据采集

特点

1500Vrms 输入/输出隔离

工作仅需 0.5mA LED 电流

小型 4 引脚 SOP 封装

高可靠性

无弧,无减振电路

无 EMI/RFI 生成

抗辐射 EM 磁场

波焊

### 标准

UL 认证组件:文件 E76270

CSA 认证组件:证书 1172007

EN/IEC 60950-1 认证组件:证书 B 13 12 82667 003

### Ixys 固态继电器,印刷电路板安装

CPC1114N中文资料参数规格
技术参数

电容 114 pF

输出电压 60 V

输出电流 400 mA

负载电流 400 mA

输入电流 50 mA

耗散功率 400 mW

隔离电压 1500 v

输入电压Max 1.4 V

输入电压Min 0.9 V

输出电压Max 60 V

输出电流Max 0.4 A

输入电流Min 50 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 400 mW

输入电压 1.4 V

封装参数

安装方式 Surface Mount

引脚数 4

封装 SOP-4

外形尺寸

长度 4.09 mm

宽度 3.81 mm

高度 2.12 mm

封装 SOP-4

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CPC1114N引脚图与封装图
CPC1114N封装焊盘图
