1-Form-A OptoMOS 电源继电器，CPC这些单极固态继电器具有常开 1-Form-A 触点。 它们具有独特的 ISOPLUS-264 封装，提供尽可能最高的负载电流和功率额定值。 通过利用光学耦合 MOSFET 技术，可提供 2500 Vrms 的输入至输出隔离。 光学耦合输出使用著名 OptoMos 架构，由高效红外 LED 控制。这些装置具有低通电阻和高负载电流额定值，适用于广泛的应用。 独特的 ISOPLUS-264 封装由硅芯片制成，软焊接到直接铜粘结 DCB 基片（而非传统的铜线框架）上。 这些 DCB 陶瓷可提供 2500 Vrms 的隔离，但仍可提供非常低的接点到外壳热阻，低至 0.3C/W。 潜在应用： 工业控制/电动机控制 机器人 医疗设备：病人/设备隔离 仪器仪表：多路复用器、数据采集、电子切换和输入/输出子系统 能量计 运输设备 航空/国防特点 2.25 Arms 负载电流，5°C/W 散热片 低接通电阻 阻隔电压选择 2500 Vrms 输入/输出隔离 低热阻 隔离、低热阻抗陶瓷垫，用于散热片应用 低驱动功率要求 无弧，无减振电路 无 EMI/RFI 生成 可机器插入、可波焊 ### 标准UL 508 认证组件：文件 E69938### Ixys 固态继电器，印刷电路板安装
1-Form-A OptoMOS 电源继电器，CPC
这些单极具有常开 1-Form-A 触点。 它们具有独特的 ISOPLUS-264 封装，提供尽可能最高的负载电流和功率额定值。 通过利用光学耦合 MOSFET 技术，可提供 2500 Vrms 的输入至输出隔离。
光学耦合输出使用著名 OptoMos 架构，由高效红外 LED 控制。这些装置具有低通电阻和高负载电流额定值，适用于广泛的应用。

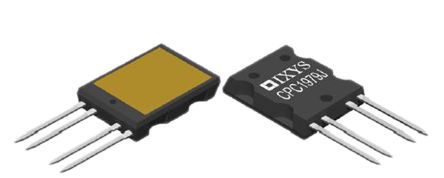

独特的 ISOPLUS-264 封装由硅芯片制成，软焊接到直接铜粘结 DCB 基片（而非传统的铜线框架）上。 这些 DCB 陶瓷可提供 2500 Vrms 的隔离，但仍可提供非常低的接点到外壳热阻，低至 0.3C/W。
潜在应用：
/电动机控制
机器人
医疗设备：病人/设备隔离
仪器仪表：多路复用器、数据采集、电子切换和输入/输出子系统
能量计
运输设备
航空/国防
特点
2.25 Arms 负载电流，5°C/W 散热片
低接通电阻
阻隔电压选择
2500 Vrms 输入/输出隔离
低热阻
隔离、低热阻抗陶瓷垫，用于散热片应用
低驱动功率要求
无弧，无减振电路
无 EMI/RFI 生成
可机器插入、可波焊
### 标准
UL 508 认证组件：文件 E69938
电容 700 pF
输出电压 600 V

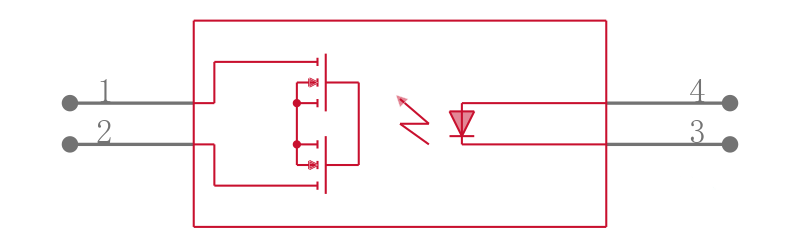

触点类型 SPST-NO
负载电流 1.4 A
输入电流 100 mA
隔离电压 2500 v
输入电压Max 1.4 V
输入电压Min 0.9 V
输出电压Max 600 V
输入电流Min 100 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 1.2 VDC

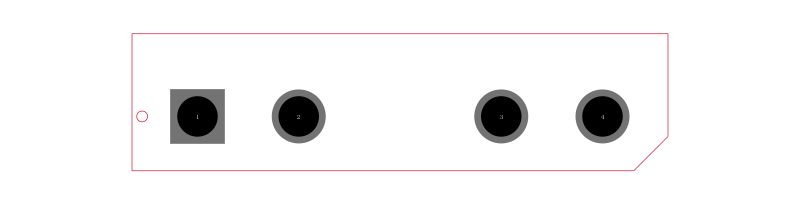

安装方式 Through Hole
引脚数 4

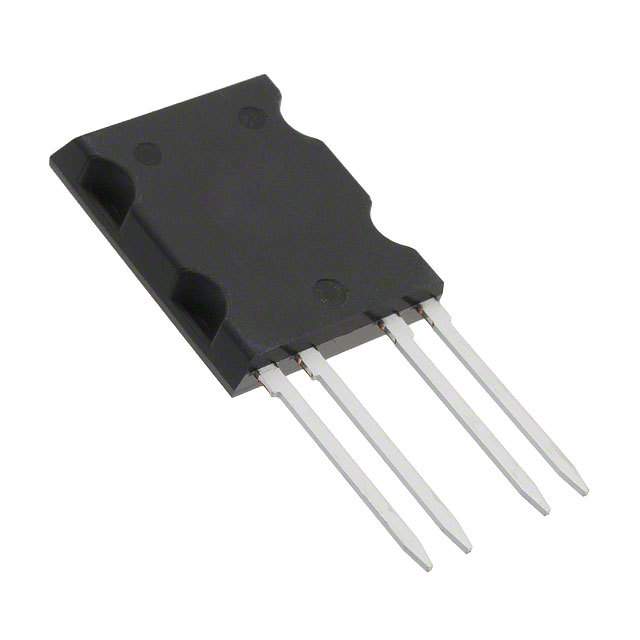

封装 ISOPLUS-264
长度 19.91 mm
高度 26.16 mm
封装 ISOPLUS-264
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
军工级 Yes
