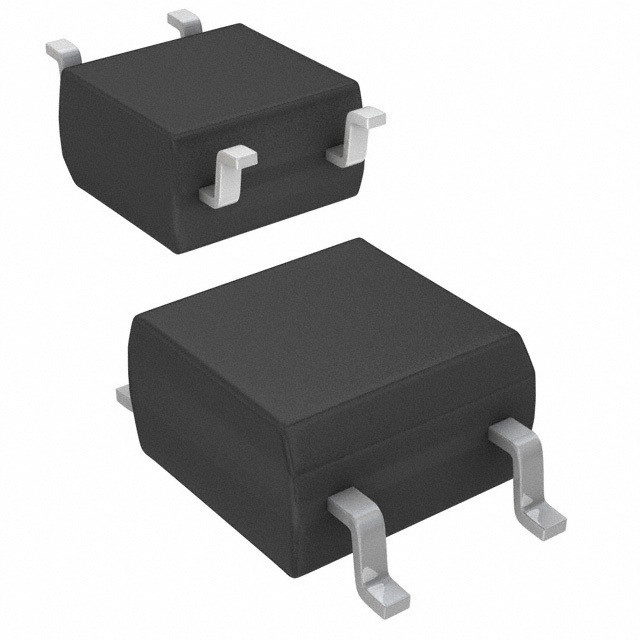

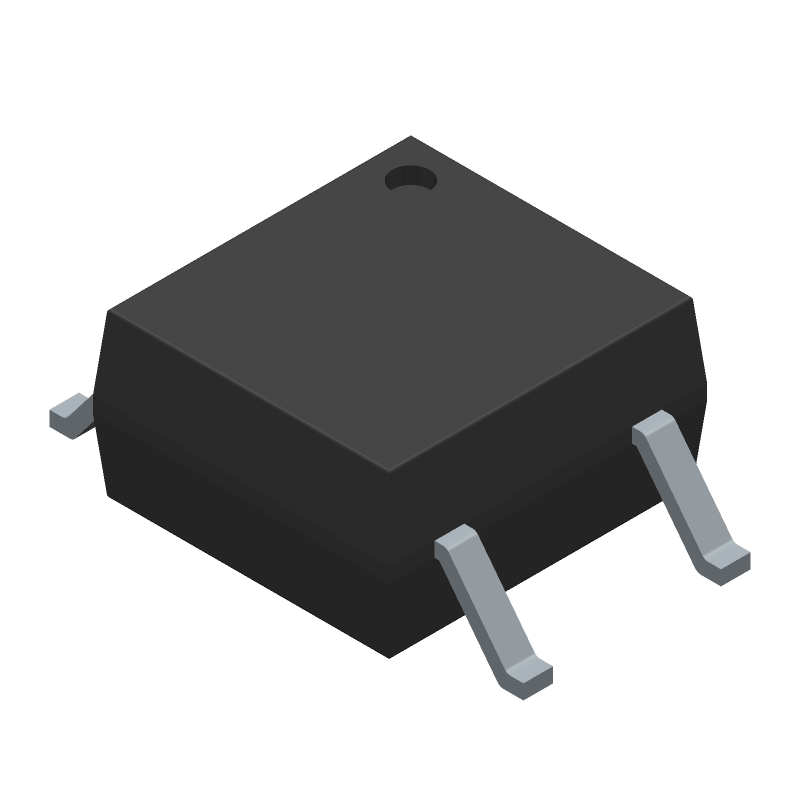

1-Form-A 1500 Vrms SOP OptoMOS 继电器，CPC
这些单极微型具有常开 1-Form-A 触点和 4 引脚 SOP 封装。 通过利用光学耦合 MOSFET 技术，可提供 1500 Vrms 的输入至输出隔离。
输出由高效 MOSFET 开关和光伏晶粒以及著名的 OptoMos 架构构成。 输入为高效的红外 LED，提供光学耦合控制。
通过使用双模制垂直结构封装，能够成为最小的继电器之一。 这有助于提供至少优于其他较大 4 引脚 SOP 封装 20% 的板空间节省。
潜在应用
安全：无源红外线探测器 PIR、数据信号传输 和传感器电路
仪器仪表：多路复用器、数据采集、电子切换和输入/输出子系统
仪表（瓦特-小时、水、气）
医疗设备：病人/设备隔离
航空
传感器电路
仪器仪表
多路复用器
数据采集
特点
1500Vrms 输入/输出隔离
工作仅需 0.5mA LED 电流
小型 4 引脚 SOP 封装
高可靠性
无弧，无减振电路
无 EMI/RFI 生成
抗辐射 EM 磁场
波焊
### 标准
UL 认证组件：文件 E76270
CSA 认证组件：证书 1172007
EN/IEC 60950-1 认证组件：证书 B 13 12 82667 003
电容 25 pF
输出电压 60 V
输出电流 400 mA
负载电流 400 mA
输入电流 50 mA
耗散功率 400 mW
隔离电压 1500 v
输入电压Max 1.4 V
输入电压Min 0.9 V
输出电压Max 60 V
输出电流Max 0.4 A
输入电流Min 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 400 mW
输入电压 1.2 VDC
安装方式 Surface Mount
引脚数 4
封装 SOP-4
长度 4.09 mm
宽度 3.8 mm
高度 2.12 mm
封装 SOP-4
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
