CWT-1501概述

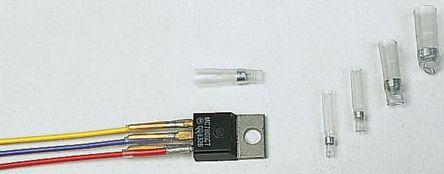

CWT15 接线端子这些接线端子可将电线连接到部件引脚、柱子、插片或接线端子。 与多种电介质和绝缘材料兼容,即使它们是热敏性。 由于与焊剂焊环和热收缩套管结合使用,焊接连接绝缘、受保护且具有高耐机械压力性。 快速和易于使用:只需使用热空气枪将接线端子和线连接在一起即可。 透明套管易于连接质量控制。 Max. operating temperature:  125 °C |   |   |   |   ---|---|---|---|--- ref. |   |   |   | Int. Ø TE Connectivity |   |   |   |   Raychem | for | Width mm | AWG | min. ID mm CWT 1501 | \- pin | ≤ 0.64 | 24-22 | 1.5   |   | 0.64 → 0.89 | 24 |     | \- tab | ≤ 1.52 | 24-18 |   CWT 1502 | \- pin | ≤ 0.64 | 24-22 | 2.3   |   | 0.64 → 0.89 | 22 |     |   | 0.89 → 1.14 | 24-22 |     | \- tab | 1.27 → 2.29 | 24-18 |   CWT 1503 | \- pin | 0.64 → 0.89 | 20 | 2.8   |   | 0.89 → 1.14 | 20-18 |     |   | 1.14 → 1.52 | 24-22 |     | \- tab | 1.8 → 2.8 | 24-18 |   CWT 1504 | \- pin | 1.14 → 1.52 | 20-18 | 3.8   | \- tab | 2.54 → 3.81 | 24-18 |   ### 焊接套管和热收缩接头

SolderSleeve one-step terminators provide electrical termination in a wide variety of interconnect applications. One-step terminator capabilities include terminating wires to

component terminals, ground wires to cable shields, terminating coaxial cable, and wire-to-wire splicing.


欧时:
CWT15 接线端子这些接线端子可将电线连接到部件引脚、柱子、插片或接线端子。 与多种电介质和绝缘材料兼容,即使它们是热敏性。 由于与焊剂焊环和热收缩套管结合使用,焊接连接绝缘、受保护且具有高耐机械压力性。 快速和易于使用:只需使用热空气枪将接线端子和线连接在一起即可。 透明套管易于连接质量控制。Max. operating temperature:  125 °C |   |   |   |   ---|---|---|---|--- ref. |   |   |   | Int. Ø TE Connectivity |   |   |   |   Raychem | for | Width mm | AWG | min. ID mm CWT 1501 | \- pin | ≤ 0.64 | 24-22 | 1.5   |   | 0.64 → 0.89 | 24 |     | \- tab | ≤ 1.52 | 24-18 |   CWT 1502 | \- pin | ≤ 0.64 | 24-22 | 2.3   |   | 0.64 → 0.89 | 22 |     |   | 0.89 → 1.14 | 24-22 |     | \- tab | 1.27 → 2.29 | 24-18 |   CWT 1503 | \- pin | 0.64 → 0.89 | 20 | 2.8   |   | 0.89 → 1.14 | 20-18 |     |   | 1.14 → 1.52 | 24-22 |     | \- tab | 1.8 → 2.8 | 24-18 |   CWT 1504 | \- pin | 1.14 → 1.52 | 20-18 | 3.8   | \- tab | 2.54 → 3.81 | 24-18 |


e络盟:
焊接套管, 可热缩, 端子, 1.5 mm, 透明, 聚烯烃, 16 mm


艾睿:
Cable Accessories Solder Sleeve One Step Wire Terminator Cross-Linked Polyolefin Transparent Clear


Allied Electronics:
SolderSleeve; ShieldTerminator; TransClear; Polyolefin; 16.0mmL; CWT Series


Chip1Stop:
Cable Accessories Terminator Polyolefin Clear


Verical:
Connector Terminals Solder Sleeve One Step Wire Terminator Cross-Linked Polyolefin Transparent Clear


MASTER:
Connector Terminals Solder Sleeve One Step Wire Terminator Cross-Linked Polyolefin Transparent Clear


Electro Sonic:
Connector Terminals Solder Sleeve One Step Wire Terminator Cross-Linked Polyolefin Transparent Clear


CWT-1501中文资料参数规格
技术参数

绝缘电阻 5000 MΩ

方向 Straight

工作温度Max 125 ℃

工作温度Min -55 ℃

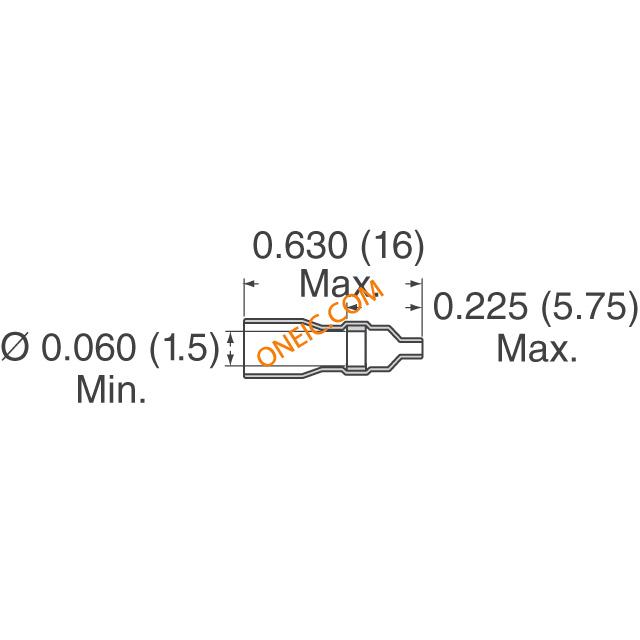

外形尺寸

长度 16 mm

内径尺寸 1.5 mm

物理参数

颜色 Clear

材质 Polyolefin

绝缘材质 Polyolefin

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 安全, 工业

符合标准

RoHS标准 Non-Compliant

含铅标准 Not Applicable

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

数据手册

在线购买CWT-1501
型号: CWT-1501
描述:CWT15 接线端子 这些接线端子可将电线连接到部件引脚、柱子、插片或接线端子。 与多种电介质和绝缘材料兼容,即使它们是热敏性。 由于与焊剂焊环和热收缩套管结合使用,焊接连接绝缘、受保护且具有高耐机械压力性。 快速和易于使用:只需使用热空气枪将接线端子和线连接在一起即可。 透明套管易于连接质量控制。 Max. operating temperature:  125 °C |   |   |   |   ---|---|---|---|--- ref. |   |   |   | Int. Ø TE Connectivity |   |   |   |   Raychem | for | Width mm | AWG | min. ID mm CWT 1501 | \- pin | ≤ 0.64 | 24-22 | 1.5   |   | 0.64 → 0.89 | 24 |     | \- tab | ≤ 1.52 | 24-18 |   CWT 1502 | \- pin | ≤ 0.64 | 24-22 | 2.3   |   | 0.64 → 0.89 | 22 |     |   | 0.89 → 1.14 | 24-22 |     | \- tab | 1.27 → 2.29 | 24-18 |   CWT 1503 | \- pin | 0.64 → 0.89 | 20 | 2.8   |   | 0.89 → 1.14 | 20-18 |     |   | 1.14 → 1.52 | 24-22 |     | \- tab | 1.8 → 2.8 | 24-18 |   CWT 1504 | \- pin | 1.14 → 1.52 | 20-18 | 3.8   | \- tab | 2.54 → 3.81 | 24-18 |   ### 焊接套管和热收缩接头
